命令：BimAutoMatch
概述：在本课程中，您将学习如何在工程图中自动复制BIM数据。
课程目标：
完成本课程后，您将能够：
- 自动自动完成工程图中的BIM数据
- 自动在两个工程图之间复制BIM数据
关于自动完成BIM数据
BimAutoMatch可以检测内墙和外墙及其各自的构图之间的差异，并自动将其分配给其他墙，而不是手动将构图分配给每个元素。它还可以区分不同的楼层，建筑物的不同侧面，带有阳台的墙壁等。
有关此命令的更多信息，请访问“命令参考”文章BimAutoMatch。
笔记 | 在使用BimAutoMatch之前，请确保已对 |
在一个文件中自动完成BIM数据
请执行以下任一操作：
- 从功能区的“分类”选项卡中选择“自动匹配”。
- 选择型号| 四重奏中的自动匹配。
- 键入BIMAUTOMATCH，然后按Enter。
提示您：合成/ BIM属性/窗口参数/楼梯参数：
选择以下之一：
- 作文：复制作文。
- BIM属性：复制BIM属性。
- 窗口参数：复制窗口参数。
- 楼梯参数：复制楼梯参数。
在“选择来源”下，选择“自动完成”
- 如果文件包含多个建筑物，则BimAutoMatch要求您定义源建筑物。
提示您：
从菜单中选择建筑物。
如果BimAutoMatch在对象之间找到逻辑区分功能，它将自动使用此功能。如果不能，则BimAutoMatch要求您定义源合成或窗口。
提示您：
使用外部文件自动完成BIM数据
请执行以下任一操作：
- 从功能区的“分类”选项卡中选择“自动匹配”。
- 选择型号| 四重奏中的自动匹配。
- 键入BIMAUTOMATCH，然后按Enter。
提示您：合成/ BIM属性/窗口参数/楼梯参数：
选择以下之一：
- 作文：复制作文。
- BIM属性：复制BIM属性
- 窗口参数：复制窗口参数。
- 楼梯属性：复制楼梯的属性。
在“选择源”下，选择“外部文件”
选择源文件，然后单击“打开”。
如果文件包含多个建筑物，则BimAutoMatch要求您定义源建筑物。
提示您：
从菜单中选择建筑物。
过程：在一个文件中使用自动完成

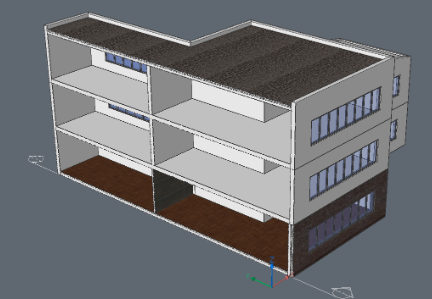

- 打开一个文件开始。在这里，我们使用一个基本的矩形建筑物，如下所示：
注意：尚未添加BIM数据或合成。 - 添加所需的成分。不要对所有元素都执行此操作，而只能对每种类型的一个元素执行此操作。
在我们的示例中，我们对1个外墙，1个内墙，1个楼板和屋顶进行了合成：
注意：可能是您具有不同类型的外墙，例如，朝北的墙需要更多的隔热性。在这种情况下，您可以为这些北墙之一设置不同的构图。 在此示例中，我们还希望调整窗口的参数。仅选择其中一个窗口，然后在属性面板中更改所需的参数。

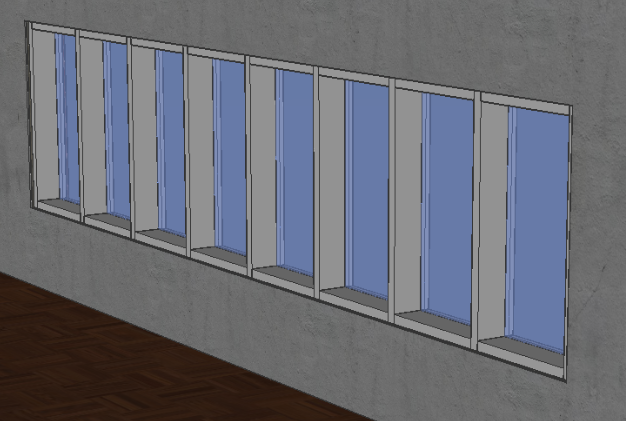

更改前的窗口
在窗口的属性面板中更改帧深度。
更改后的窗口 从功能区的“分类”选项卡中选择“自动匹配”，或选择“模型” |“匹配项” 。在四边形中自动匹配，或键入BIMAUTOMATCH，然后按Enter。

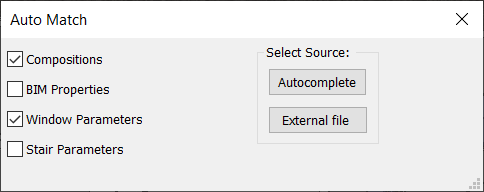

出现以下框：

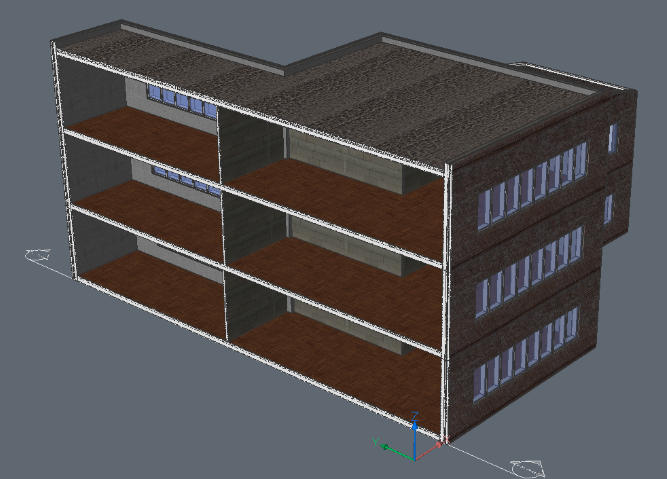

我们希望在整个图形中完成我们选择的构图和窗口参数，因此我们选中了Compositions和Window Parameters中的复选框。- 选择“自动完成”。文件中的合成和窗口参数会自动复制。该图形如下所示：
通过使用BimAutoMatch，我们可以根据需要快速获得所有合成和窗口参数，而不必担心会忘记任何东西。
注意：您可以看到不同类型的外墙都没问题。面向北方的所有墙壁都已得到正确的调整后的构图。
过程：对外部文件使用自动完成功能
- 打开一个与您已经完成的项目风格相似的项目。

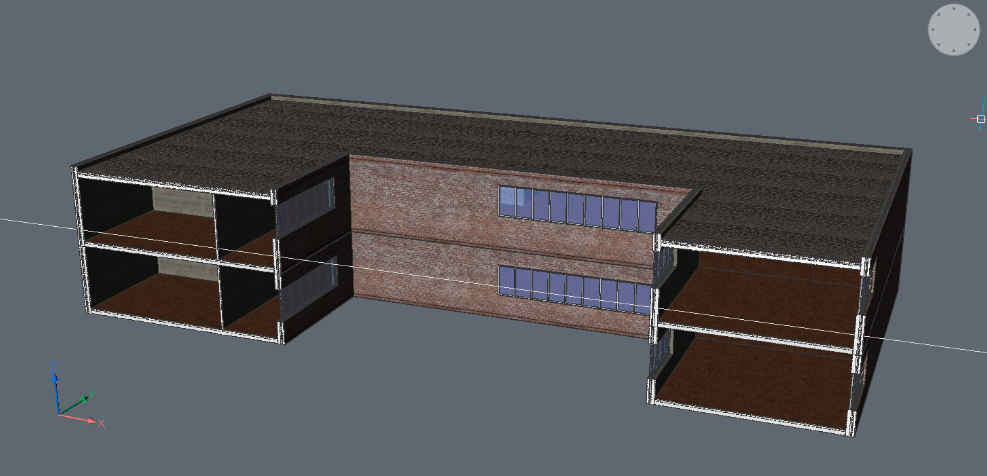

在这种情况下，我们采用另一座矩形建筑物，与之前看过的建筑物类似：
- 从功能区的“分类”选项卡中选择“自动匹配”，或选择“模型” |“匹配项” 。在四边形中自动匹配，或键入BIMAUTOMATCH，然后按Enter。出现以下窗口：我们希望在整个图形中完成我们选择的构图和窗口参数，因此请选中“构图和窗口参数”中的复选框。
- 选择“外部文件”。
- 选择我们在上一过程中创建的文件。来自外部文件的合成和窗口参数将被复制到您的新文件中。该图形如下所示：
注意：可以轻松构建具有典型组成的建筑样式库，以便以非常有效的方式将BimAutoMatch与外部文件一起使用。
