BIMAPPLYPROFILE / BIMLINEARSOLID

轮廓的合成材料现在通过BIMAPPLYPROFILE和BIMLINEARSOLID命令附加到创建的实体。

BIMPROFILES

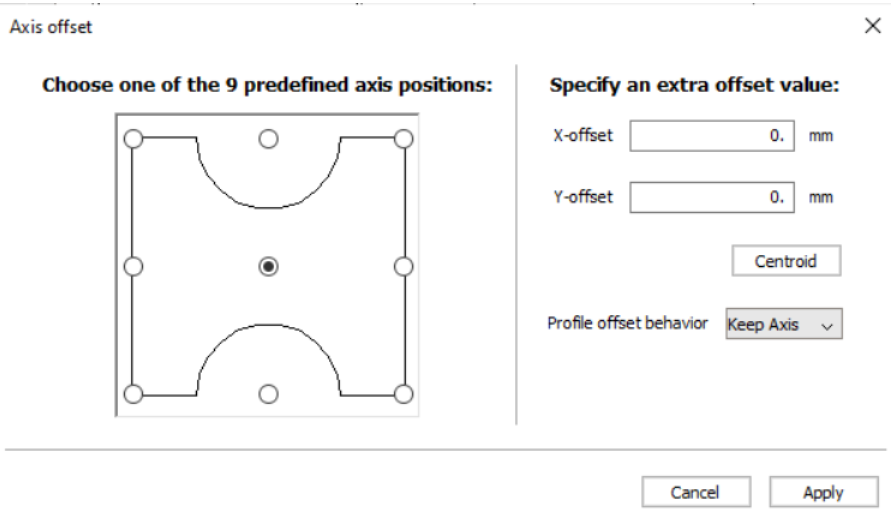

通过“轮廓”对话框更改CustomShape轮廓的“偏移”属性时，可以使用该轮廓为线性实体选择是保留实体还是其坐标轴的位置。

BIMPROFILESTANDARDS

该BIMPROFILESTANDARDS设置是不再区分大小写。如果没有与BIMPROFILESTANDARDS设置值匹配的配置文件，则会显示警告消息。

大量建模工具

新的BIMQUICKBUILDING命令的第一个原型已实现。QuickBuilding工具允许您仅从一个实体中生成BIM建筑物。它会自动生成不同的级别，墙壁，空间位置等。它在早期设计阶段，体积研究和概念设计中非常有用。该工具将为新建筑物的每个部分分配BIM属性。

现在可以将空间位置用作BIMQUICKBUILDING的输入。此工作流程使您可以同时处理不同的建筑物。
该命令还可以用于没有边缘的实体，例如球体或圆环。

插入BIM组件

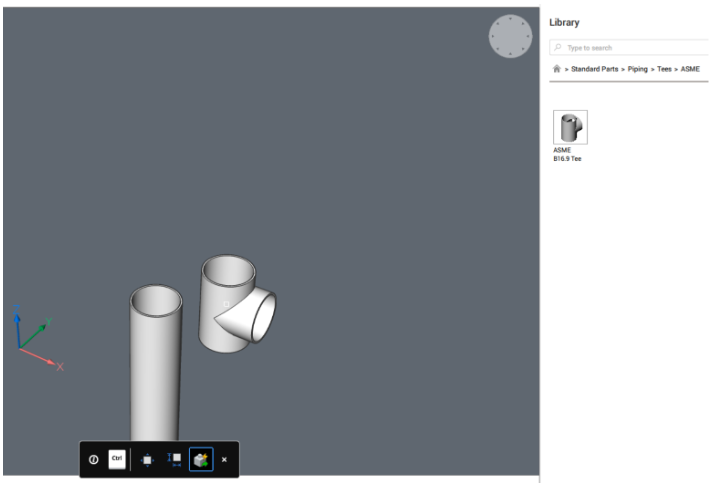

现在，BMINSERT命令包括一个SMART插入选项，当插入时，该选项会自动调整零件以匹配模型文件中的当前零件和相关零件。

您可以通过在命令行中单击选项来选择SMART插入，或在“热键助手”中出现提示时将CTRL切换到最右边的图标。

通过在相关的连接点之间检测和创建3D约束，SMART insert可以调整大小并将所需的组件附加到具有装配约束和通用参数的当前组件上，从而形成参数装配的更大部分。这在参数化MEP管道系统建模中特别有用。

断开

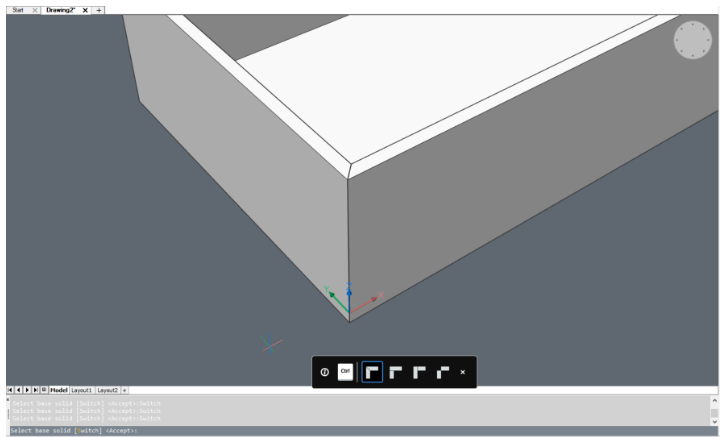

该LCONNECT和BIMSTRUCTURALCONNECT命令现在包括第四个选项：DISCONNECTED。您可以使用“热键助手”中的CTRL按钮循环浏览选项。

快速绘图

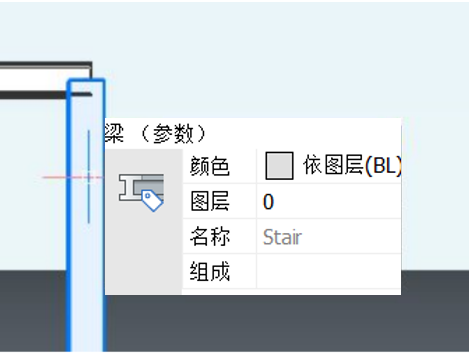

现在，Quickdraw光标支持在XREF内部捕捉到（双）行。现在，墙继承了在其上创建板的空间位置。

标准件

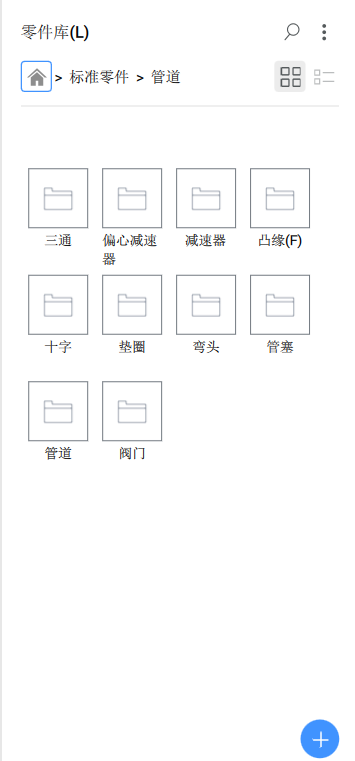

管道零件已添加到“库”面板的标准零件类别中。
