栏目
激活SectionVie w
此新命令使您可以从剖面平面的角度查看模型，而无需生成剖面。此视图使您可以从2D角度操纵3D模型。要退出活动视图，只需绕模型旋转即可。
开放式BimSections
使用BIMSECTIONOPEN命令从图纸视图切换到模型时，模型将旋转并放大到与图纸视图相同的缩放级别。
可用的属性和属性值显示在过滤器参数表单中。
现在，可以使用BIMSECTIONOPEN命令以相同的缩放级别在图纸视口和工程图模型之间无缝切换，而无需将自己和模型重新定位到先前在图纸上工作的位置。
使用更新的BIMSECTIONOPEN命令在图纸视口和工程图模型之间切换时，无论工程图的“标准比例”或“注释比例”的比例是多少，工程图模型都将其自身显示并调整为与图纸视口中相同的缩放级别。视口。
更新BimSections
除非您将新的GENERATEASSOCATTRS（生成关联属性）系统变量设置为Off，否则在建模时会在THCAD21 BIM中自动生成BIMTAG命令生成截面和标记截面结果所需的3D实体关联数据。
我nterior立面图
由于THCAD20及更高版本中的Room现在已被弃用，并被Spaces取代，因此BIMSECTION命令的Interior选项现在支持Spaces。
标签
现在，“ BIM标记”工具包括在“纸张空间”上的视口上标记承重方向和点高程的选项。两种标签类型均可在平面图和剖面图上使用。点高程标签也可以在高程图上使用。
自动生成的标签可以具有偏移量，该偏移量通过SUPPORTFOLDER – Bim – Sections文件夹中的TagTypeToStyle.xml中的Offset属性定义。如果未指定偏移量，则将使用标签块的中心。
同样，如果在TagTypeToStyle.xml中将autoRotation属性设置为true，则可以旋转自动放置的标签和手动放置的标签。
标签承重
承重标签仅在已经设置了平板的承重方向的情况下才适用。
标签点高程
点高程级别标记在剖面视图中显示BIM对象的选定点的实际高程。高度是相对于0级测量的。
一般标签
在“图纸空间”上，单击功能区上的“标记承重”，然后按照提示在分段的BIM元素上拾取点。系统将提示您在所需的分段BIM元素上选择一个点，或更改当前的引线样式设置，例如在V20中设置BIMTAG的方式。
例如，您可以在结构图平面图上使用双向承重跨度图形标记。
或者，您可以使点高程显示相对于WCS的高程。
像所有其他BIM标签一样，它们是可自定义的多引线模块。因此，例如，可以进一步调整“高程点”标签以适合您的图形和信息首选项。
数据提取
该DATAEXTRACTION命令现在允许包括所有块，也来自于新的过滤规则设置布局提取。现在，您可以提取成分和物理材料数据。
现在，您可以基于IFC2x3元素类型提取和计划数量数据。
图纸定制
图纸自定义是一个新工具，仅在面板上可用。图形自定义的所有控件在“用户界面”面板中均以图形图标表示，例如蓝色圆圈中的+符号用于创建新模板。您可以复制，重命名或删除自定义模板。
它允许您创建视图模板以控制和自定义图纸在布局上的可见性设置。“图纸自定义”工具由3个原则操作-实体自定义，样式和过滤器规则。
工程图自定义模板存储在SUPPORTFOLDER的“自定义”文件夹中的“ Bim文件夹”>“ Sections”子文件夹下。

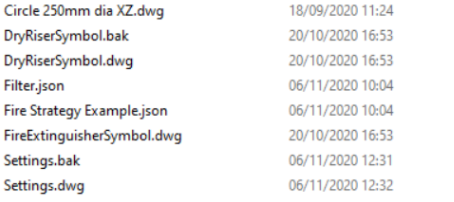

每个自定义模板都保存为一个单独的文件夹，该文件夹以其基本形式包含Settings.dwg，Filter.json和New customization.json文件。该文件夹还将包含您使用“创建新”按钮创建的所有外部符号源。
Settings.dwg包含在“样式”选项卡中以图层形式创建的值，并且如果您创建了要用作过滤器参数的任何自定义属性，则必须确保它们也反映在Settings.dwg中。
实体自定义
实体自定义指的是您希望如何在模型图形中显示元素的方式的可见性设置。
在其中一个实体自定义选项卡中更深入的一级将带您进入其设置选项卡，您可以在其中选择元素作为截面结果的外观，中心线类型表示应如何重叠或外部符号表示应如何替换的方式原始资产。您可以进一步修改和自定义所需实体组成的特定层图层，但前提是适当的话。
截面结果定制显示“样式”选项卡中带有下拉值的一系列控件，以对截面结果图形进行更具体的控制。您可以使用项目中可用的预设或自定义物理材质，通过外观替代来替代实体的剖面线。
对于“符号自定义”设置，您可以找到一个输入对话框，以.dwg格式指定所需的外部符号图形。还有其他按钮可让您编辑选定的符号图形或创建新的.dwg符号。
您可以进一步将保存的样式应用于外部符号源中的特定图层，从而使您可以在具有不同输出结果的多个自定义模板中保留常规符号图形。
款式
在此存储所需的样式选项（如线宽，线条颜色等），并在下拉菜单中将其显示在“实体自定义”和“中心自定义”设置中，如上一节中所示。
“样式”选项卡的操作类似于如何控制“实体自定义”选项卡。
要编辑任何可用的样式，请单击相关选项卡以输入样式设置，您可以在其中为样式的颜色，线型，线宽和线型比例指定所需的值。
筛选规则

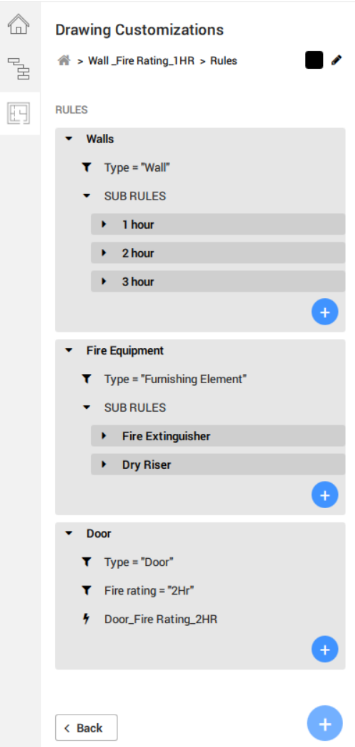

为了能够将正确的自定义样式应用于特定实体，您必须在“过滤器规则”选项卡中设置适当的过滤器规则以正确地定位这些实体。

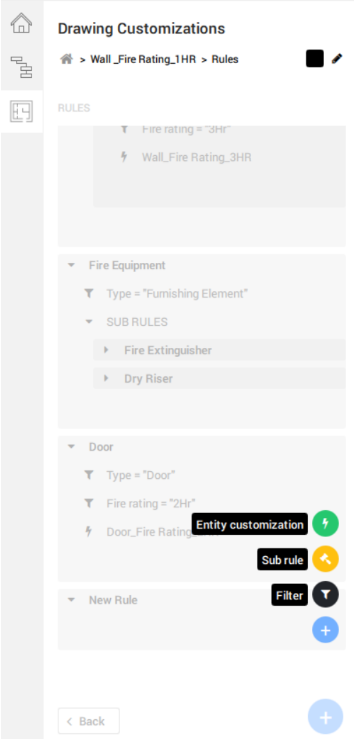

过滤器规则可以进一步分为子规则，这些子规则属于父规则的子集，即。消防设备作为过滤规则，而灭火器则归为子规则。蓝色+符号也分别相应地出现在每个规则级别，在每个规则的末尾，无论它是子集还是其他形式，都必须以“实体自定义”结尾。
添加和编辑过滤器参数将提示您，其中过滤器属性的选项由命名空间设置中导入的BIMPROPERTIES决定。
要结束过滤器规则并使之合法化，必须添加并填写实体定制值。下拉选择中的可用选项反映了“实体定制”页面中可用的现有定制选项卡。
