多段线是连接起来的直线和/或圆弧段的开放或闭合序列,它们被视为单个实体。多段线的每条线段的宽度可以是恒定的,也可以是沿线段的长度上逐渐变细的。通用流程
PLINE命令通过输入一系列点以交互方式创建开放和闭合的多段线。
Boundary 和 - Boundary命令从由其它实体定义的封闭区域创建闭合多段线。
JOIN 命令由一系列相连的直线、多段线和圆弧创建多段线。
多段线工具可在以下位置找到:
- 绘图菜单。
- 绘图工具栏。
- 绘图功能区面板。
- 无选择Quad的绘图选项卡。
THICKNESS指定多段线的宽度。如果THICKNESS = 0(零),则多段线与一系列直线和/或圆弧之间没有视觉差异。
默认宽度是通过THICKNESS系统变量来保存的。
Elevation高程属性指定了多段线平面与世界坐标系(WCS)的XY平面之间的距离。

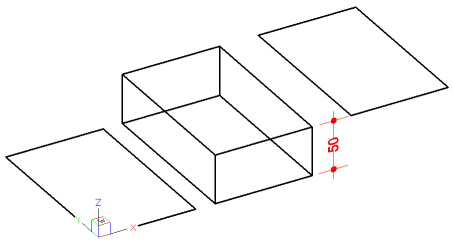

THICKNESS = 0 (左),THICKNESS = 50(中),ELEVATION = 50 (右)
编辑多段线时,可以修改整个多段线或更改单个线段,还可以添加或删除顶点。

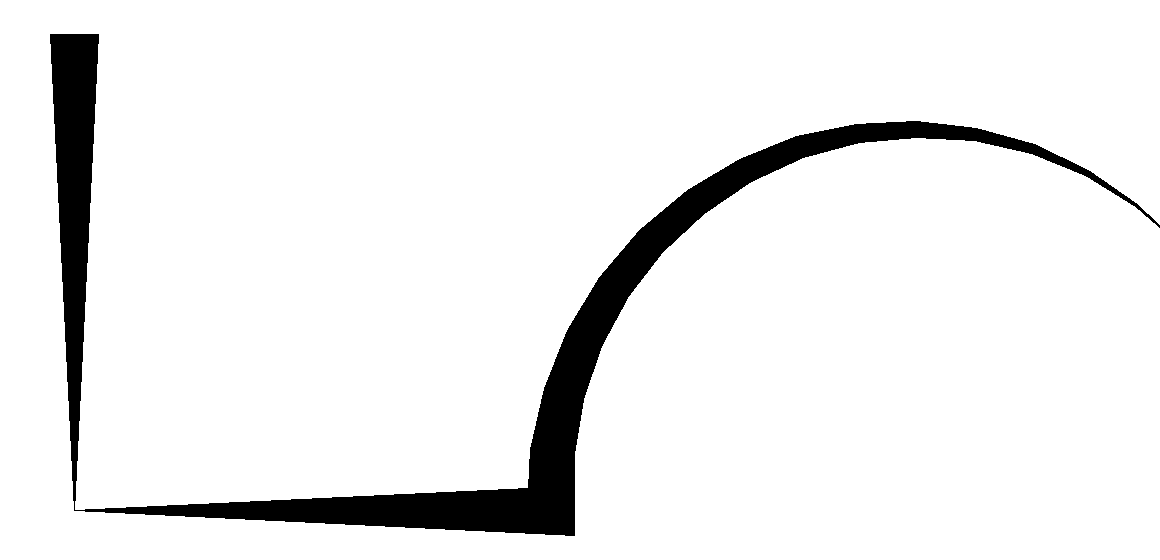

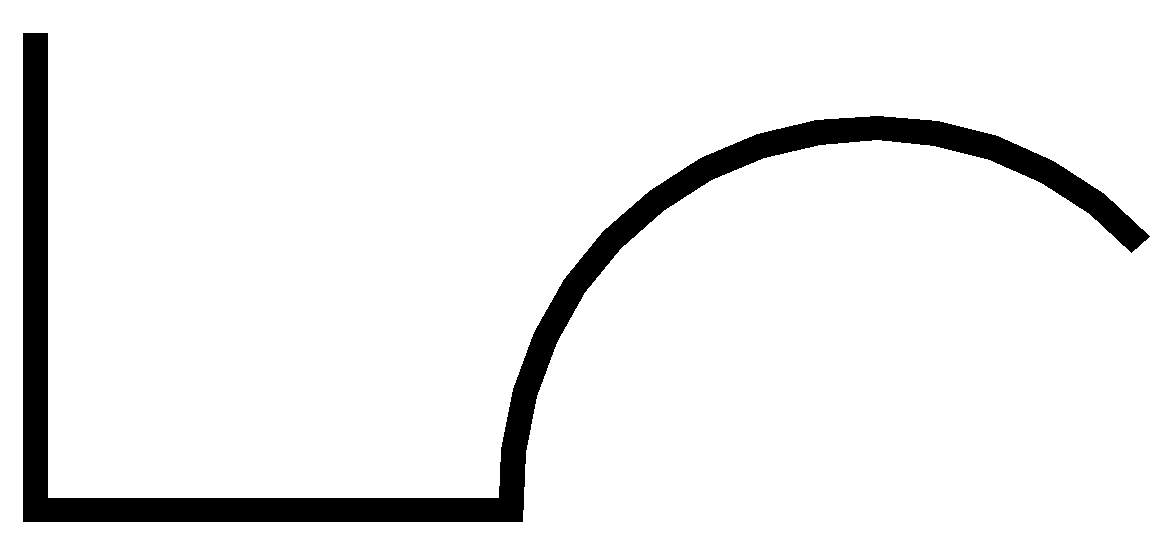

| 零宽度多段线 | 等宽多段线 | 锥形宽度多段线 |
注:
- 当FILLMODE=0时,仅有所有填充实体的轮廓(如宽多边形和平面)显示。
- 根据GRIPS系统变量的值,多段线的端点和顶点有夹点(GRIPS = 1)或端点、顶点和顶点中点(GRIPS=2)。
- 多段线有一个方向,可以通过PEDIT(多段线编辑)命令的“反转方向”选项来修改。
通用流程
启动PLINE命令。
提示:选择多段线起点或[跟踪]<最后一点>:
指定一个点。
提示:设置下一个点或[绘制弧线/距离/跟随/半宽/宽度]:
指定一个点。
提示:设置下一个点或[绘制弧线/距离/跟随/半宽/宽度/撤销]:
指定一个点。
提示:设置下一个点或[绘制弧线/接近/距离/跟随/半宽/宽度/撤销]:
继续指定点。
请执行以下操作之一:
- 选择关闭选项连接到起点并创建闭合多段线。
- 选择撤销选项以移除之前的顶点。
- 右键点击或按回车即可停止。
创建边界多段线
启动BOUNDARY命令。
边界对话框显示。
点击“在边界中选点”按钮。
对话框关闭。
点击你想创建边界多段线的区域。
边界多段线会高亮。
(选项)继续挑选点来创建更多边界多段线。
右键点击接受多段线。
边界对话框再次打开。
点击确定按钮。
多段线被创建。
