- +启动 DMSIMPLIFY 命令。
系统提示您：选择要简化的图元或 [整个模型/设置/选择选项 （？）] <整个模型>：
- 选择实体，然后按 Enter。
边被移除。
复制特征
...
DMCOPYFACES 命令允许您将一个或多个特征从 3D 实体 （凹陷 - 孔、槽和型腔 - 或突起 -
...
复制特征：
...
选择整个特征的所有面（请参见选择几何）。
...
拉伸和肋） 复制到相同或不同 3D 实体上的新位置。
确保启用了动态 UCS。
...
- 选择整个特征的所有面。
- 单击复制面
...
- （
） 工具：- 在功能区上： 建模 |编辑 |复制面。
- 在直接建模工具栏上。
- 在菜单栏中：模型 |
...
- 直接建模 |
...
- 复制面
- 在“四边形”（Quad） 上的“模型”（Model） 选项卡中
- 指定基点。
...
系统提示您：选择插入点或[旋转/
...
垂直/
...
...
...
选择整个特征的面孔
...
指定基点
...
...
...
指定插入点
...
移动]：
...
（选修的）：
- 使用“旋转”选项围绕UCS的Z轴旋转面。
- 使用“多个”选项插入功能的多个副本。
...
指定插入点。使用动态UCS将要素从基点复制到插入点。
- （可选）：
- 使用“旋转”（Rotate） 选项可围绕 UCS 的 Z 轴旋转面。
- 使用“多个”选项插入特征的多个副本。
指定插入点。
要素将从基点复制到具有动态 UCS 的插入点。
| |
选择整个特征的面 | 指定基点 |
| |
指定插入点 | 特征已复制 |
用握把拉伸固体

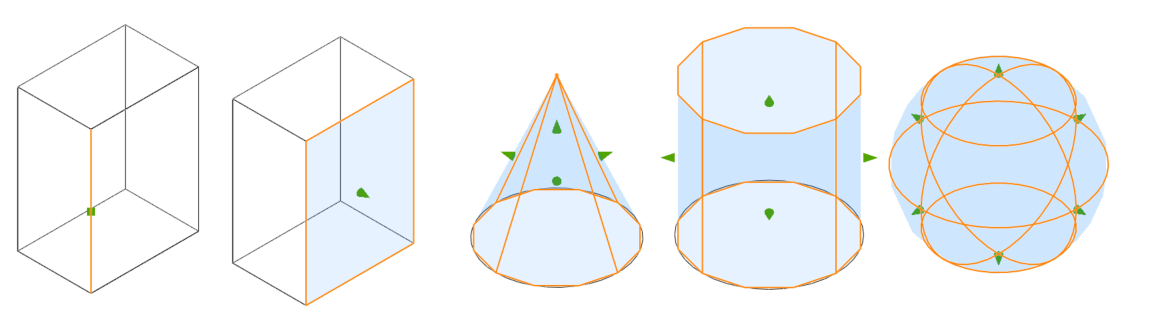

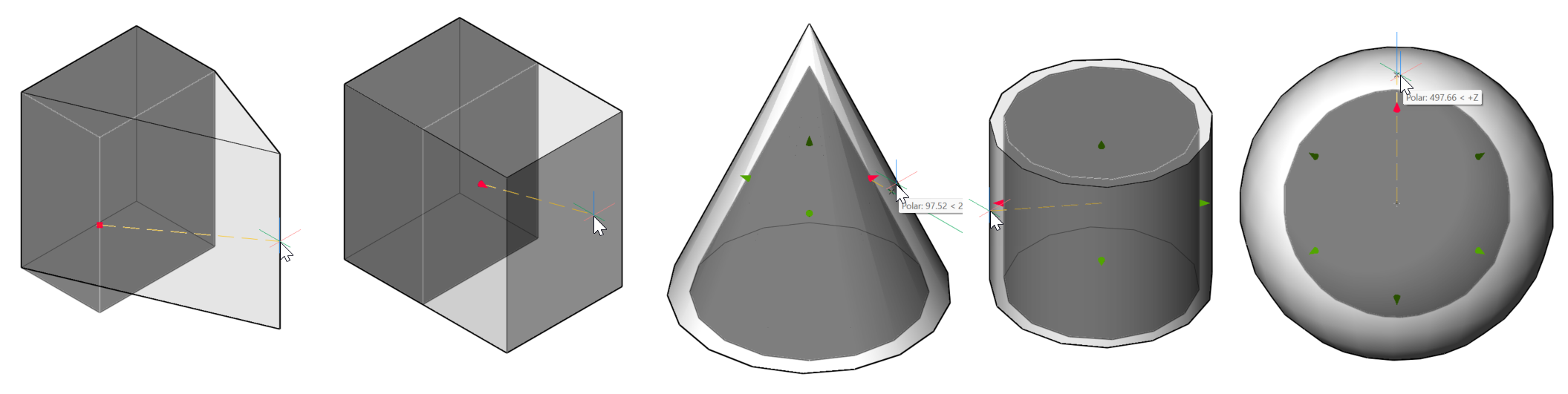

可以通过移动夹点来拉伸 3D 实体。
选择边、面或整个实体时，特定夹点将高亮显示。
方形夹点显示在选定边的中心，而 3D 夹点显示在选定平面的中心。对于圆柱面或球面，可以使用多个 3D 夹点，从而可以在模型空间中快速拉伸。
注意：此选项在THCAD® 精简许可证级别中不可用。
变形建模
使用“变形”工具栏上的工具，可以使3D实体或曲面上的一组相邻面变形，以创建复杂的美学形状。
...
