隔离外墙*。
将坐标系设置到外墙的顶面：
- 键入UCS，然后按Enter。
提示您：指定UCS的原点或[面/ NAmed /实体/上一个/视图/ X / Y / Z / Z轴/移动/世界] <世界>： - 捕捉到外墙的顶角，然后按Enter。
- 键入UCS，然后按Enter。
将“启用边界检测”设置为“开”。
移动光标，以避免在外墙内区域。
内部边界突出显示。

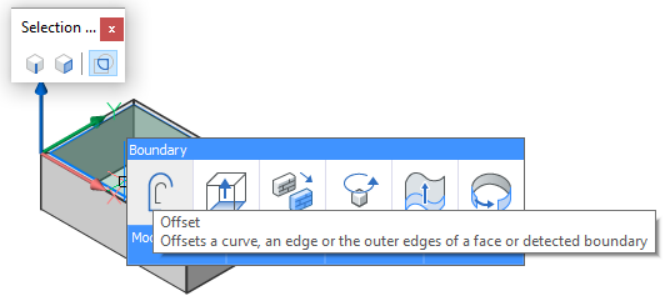

在四边形的“绘图”选项卡中选择“偏移”。
请执行以下任一操作：
- 在动态距离字段中输入一个值。
- 单击以接受该值。
...
创建屋顶足迹。

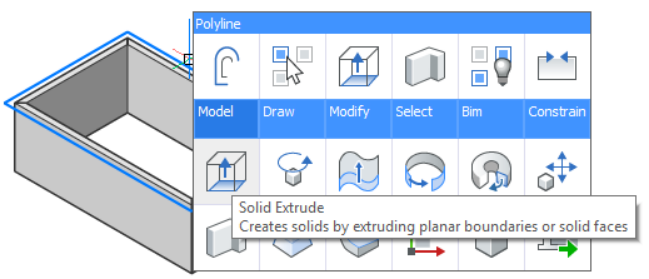

将光标移到屋顶轮廓上，然后在四边形的“模型”选项卡中选择“拉伸”。
垂直移动光标，然后按Tab键。
在“锥角”字段中键入一个值，然后按Tab键。
- 请执行以下任一操作：
- 按下Tab键，然后在“锥角”字段中键入另一个值。
该锥角场屋顶的倾斜角度的补充。 - 按Enter键创建屋顶。
- 按下Tab键，然后在“锥角”字段中键入另一个值。
根据屋顶轮廓的形状，结果为：
- 金字塔屋顶：
- L形臀部屋顶：
- T形臀部屋顶：
- U形臀部屋顶：
- 复杂的臀部屋顶：
- 金字塔屋顶：
...
创建一个屋顶足迹。
将光标移到屋顶轮廓上，然后在四边形的“模型”选项卡中选择“拉伸”。
垂直移动光标，然后按Tab键。
在“锥角”字段中输入一个值，然后按Tab键。
该锥角场屋顶的倾斜角度的补充。
在“挤出高度”字段中键入一个值，然后执行以下操作之一：
- 按下Tab键，然后在“锥角”字段中键入另一个值。
- 按Enter创建第一个实体。
（可选）按Tab键在输入字段之间来回切换，如果对结果感到满意，则按Enter键。

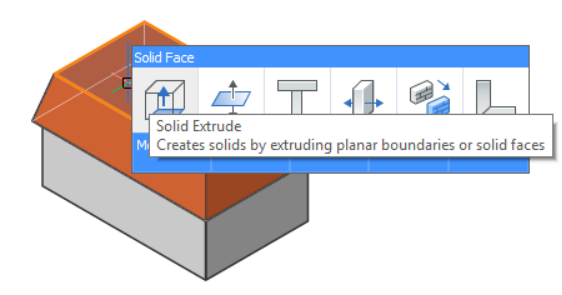

移动第一个屋顶实体顶面的光标，然后在四边形中选择“拉伸”。
垂直移动光标，然后按Tab键。
在“锥角”字段中输入一个值，然后按Tab键。
请执行以下任一操作：
- 按下Tab键，然后在“锥角”字段中键入另一个值。
- 按Enter创建第一个实体。

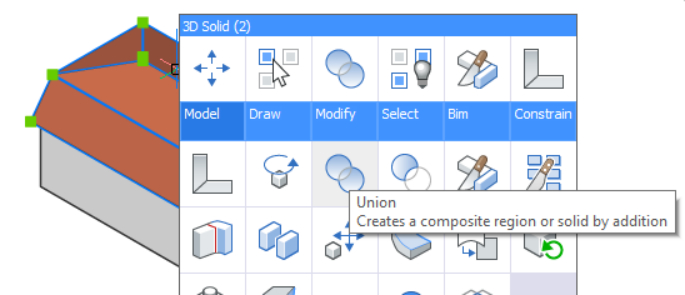

选择这两个固体和选择联盟的模式在四标签。
重复“创建臀部屋顶”过程的步骤7 。
...
创建一个臀部屋顶。
将“选择模式”系统变量的“选择边缘”选项设置为“开”。
将光标移到屋顶表面的底部边缘上，然后在“四边形”的“绘图”选项卡中选择“偏移”。
移动光标并在动态距离字段中键入一个值，或单击一个点。
请执行以下任一操作：
- 在3D实体编辑工具栏中选择“烙印”
- 在Solid Edit |中选择“烙印”。Solid Edit功能区面板。
出现提示：选择3d实体，表面或区域：
选择屋顶实体。
提示您：选择要打印的实体：
选择偏移的屋顶边缘。
You are prompted: Delete the source object[Yes/No] <No>:
Choose Yes.
A triangular face is created.
Execute step 2 of Creating a gable roof procedure to set the triangular face vertical.
Execute step 7 of the Create a hip roof procedure to set the thickness of the roof solid.
...
Right-click, then choose Box in the Model tab of the Quad.
You are prompted: Set corner of box or [Center] <0.00,0.00,0.00>:
单击屋顶平面底部边缘的一个点。
提示您：设置对角或[边的立方/长度]：
单击一个点，然后定义立方体的高度：单击一个点或键入值。
选择多维数据集的背面：将光标移到多维数据集背面的位置上，然后按Tab键，直到该面部突出显示（选择模式：选择面= ON）。
在四边形的“模型”选项卡中，选择“与最近的点连接”。
选择框的正面，在“四边形”的“模型”选项卡中选择“推拉”，然后将面移到屋顶平面。
在天窗实体的正面，顶部和侧面上使用PushPull定义天窗在屋顶上的尺寸和位置：
选择一个侧面，然后按Tab键以定义宽度。
- 选择两个侧面，然后在“四边形”的“约束”选项卡中选择“添加刚性集”以固定宽度。
拖动侧面之一以放置天窗。请执行以下任一操作：
- 在动态输入字段中输入距离。
- 单击以接受该值。
- 将光标移到与要拖动的面平行的面上，然后按Tab键。现在，距离字段显示了到该脸部的距离。
拖动顶面以定义天窗的高度。
拖动正面以设置与屋檐的距离。
将光标移到天窗下方的墙的外面，然后按Tab键。现在，距离字段显示了到该脸部的距离。
- 修改天窗的形状：
- 添加臀部屋顶。
- 添加一个臀部屋顶，然后垂直旋转正面以创建山墙屋顶。
- 添加一个保管库。
- 旋转顶面和侧面。
从山形屋顶开始，将天窗的正面向后移动，直到正面为三角形。
时髦的 平坦的 金库
特别的 三角形 眉
