GRIDSTYLE系统变量控制显示栅格线，还是显示栅格点。
GRIDDISPLAY系统变量控制栅格的显示。栅格还可以指示图形界限。
捕捉功能创建了一组均匀间隔的，不可见的磁性点，使十字准线以均匀的增量移动。栅格和捕捉都类似于栅格纸上线条的交点。栅格点仅用于视觉参考，不可打印。捕捉是约束您可以用鼠标拾取的点。
- 单击“设置”工具栏上的“栅格”工具（
）或状态栏上的“栅格”字段，或按Ctrl + G切换打开/关闭栅格显示。 - 单击“设置”工具栏上的“捕捉”工具（
）或状态栏上的“捕捉”字段，或按Ctrl + B切换打开/关闭捕捉功能。该设置通过SNAPMODE系统变量保存。如果SNAPTYPE = 2，则使用自适应栅格捕捉，并且SNAPMODE被否决。 - 在每个视口中，捕捉和栅格都可以进行不同的设置。
- “栅格”命令的“捕捉”选项，设置栅格间距为当前捕捉间距。
- 栅格线或点不可打印。
...
- 在状态栏中，右键单击“捕捉”字段，然后在上下文菜单中选择“设置”。
- 打开“设置”对话框，然后单击“图形”按钮。
在“制图”下，展开“坐标输入”和“捕捉/栅格”。
...
切换图纸界限
单击“设置”工具栏上的“图形界限”工具按钮（
），以打开/关闭LIMCHECK系统变量。
...

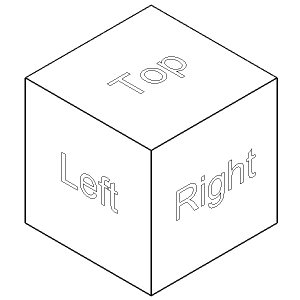

当您将“捕捉样式”设置为“等轴测捕捉”，然后将“捕捉等轴测对”设置左，顶或右时，捕捉间隔、栅格和十字准线将与所选平面对齐。栅格始终显示为等轴测，并使用y坐标计算栅格间距。如果启用了“正交模式”，则十字准线的移动将限制在当前的等轴测平面上。按F5功能键切换捕捉等轴测对设置。
- 在“设置”对话框中显示“捕捉/栅格”设置：
- 打开正交模式。
- 使用SNAP命令将“捕捉样式”设置为“等轴测捕捉”。
- 按F5功能键设置适当的绘图平面：顶，左或右。
设定捕捉角度
您可以使用“捕捉角度”设置来旋转点状栅格（如果“捕捉角度”不为零，则不会显示栅格线）。
...
