- 打开结构浏览器。

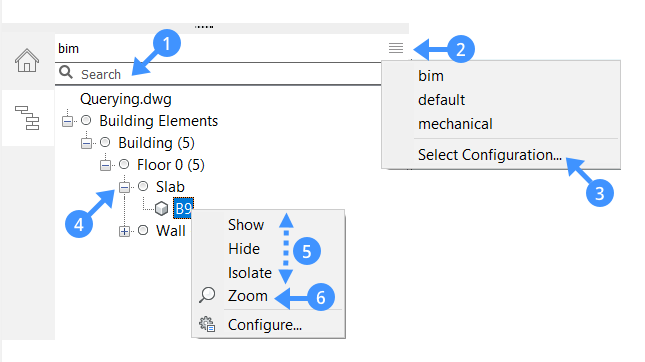

默认情况下，结构浏览器显示在屏幕的左侧。面板顶部有一个搜索字段（1）。 - 单击水平条纹按钮（2）将配置文件加载到列表中。单击“选择配置...”以选择一个.cst文件，该文件指定一个配置（3）。当前配置显示在左侧。根据所选文件，BIM模型将以树形结构组织。
- 单击节点的展开/折叠图标（4）以展开或折叠该节点。右键单击组名称以选择“全部展开”或“全部折叠”，然后一次展开或折叠所有子节点。
您可以通过右键单击所选名称（5）在模型空间中显示，隐藏或隔离在结构浏览器中选择的实体。
该上下文菜单还提供您缩放（6）到模型中的特定实体。
下图显示了结构浏览器。
过程：在结构浏览器中查询
- 在结构浏览器顶部的“搜索”字段中键入内容将发出一个简单的文本搜索：例如，如果您在搜索字段中键入“ wall”并按Enter，则结构浏览器将被过滤为名称中带有“ wall”的所有内容，包括墙壁和幕墙。
- 文本搜索对于快速搜索很有用，但是使用表达式可以进行更强大的查询。
- 如果输入$ type = wall并按Enter，则表达式以$ Eg开头，浏览器将针对BIM type = wall的实体进行过滤。因此，使用此表达式，幕墙不再出现在浏览器中。
- 表达式可以更复杂，例如对多个属性进行过滤。例如，您可以输入$ type = wall并且height> 5000以过滤高度超过5000 mm的所有墙壁。

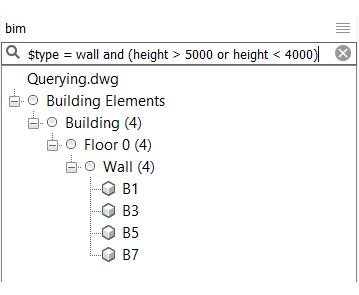

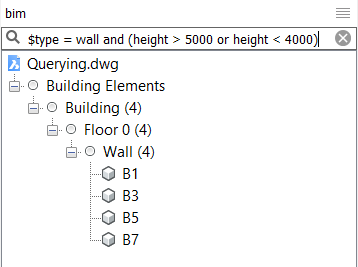

- 可以使用方括号嵌套逻辑表达式：$ type = wall和（高度> 5000或高度<4000）。
过程：管理树结构
“结构”浏览器的树结构以图形形式表示规则的层次结构集。每个规则都有一个过滤器属性，一个分组属性和一个排序属性。在“结构浏览器”中组织属性可以提高项目的性能，同时还能查询实体。如果您的BIM模型有树，则可以跨其建筑元素类型，建筑物，故事等建立层次结构。您可以使用该层次结构来管理数据显示各个级别的属性。
...
- 执行以下操作之一保存配置的树：
- 单击确定（16）按钮。
- 单击对话框中的文件（17）菜单，然后选择列表中的可用选项之一（18）。

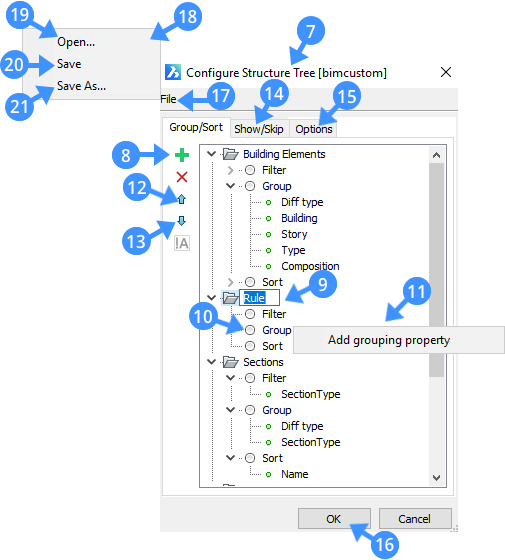

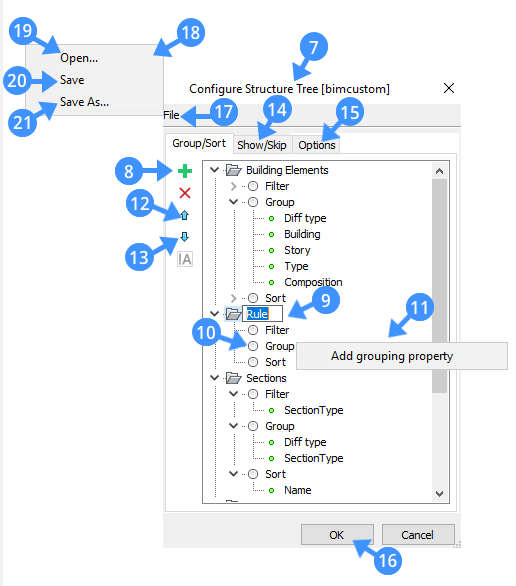

下图显示了“配置结构树”对话框。
打开（19）
打开文件对话框以选择另一个.cst配置文件。 保存（20）
保存当前配置并保持文件对话框打开。 另存为（21）

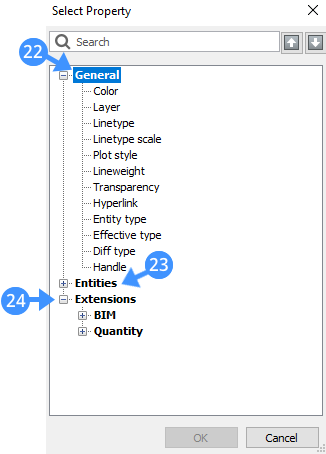

使用其他名称保存当前配置，并保持打开文件对话框。 下图显示了“选择属性”对话框。
一般（22）
包含常规属性。 实体（23）
包含各种类型的实体属性。 扩展（24）
包含BIM和数量扩展的各种类型的属性。
...
- 在“结构浏览器”中右键单击工程图的名称，然后在上下文菜单中选择“配置（25）”。
显示“配置结构树”对话框。
- 选择规则的“组”节点，然后单击“添加规则”或“属性”（
）图标。
或右键单击“组”节点，然后在上下文菜单中选择“添加组属性”。
显示“选择属性”对话框（选择属性对话框，请参见下图）。
如果您具有自定义属性，则这些属性将显示在扩展名（26）下并按其名称空间分组。
- 单击节点的展开/折叠图标以展开和折叠该节点。

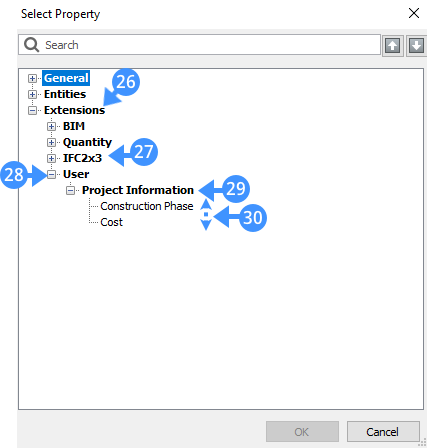

下图显示了“选择属性”对话框中的IFC 2X3（27）和用户（28）命名空间。例如，展开用户名称空间以显示此节点中的属性集（29）和属性（30）。
- 在树结构中选择用于分组的属性，然后按OK。

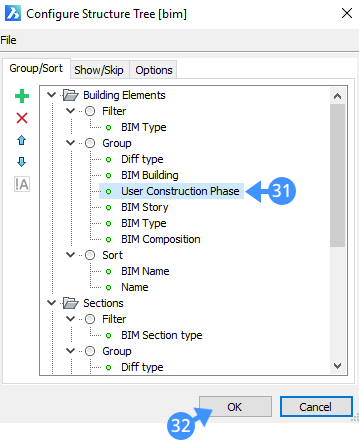

该属性已添加（31）到组节点。 - 按确定（32）以使用该属性在“结构浏览器”中对实体进行分组。
