命令： PLINE， BOUNDARY和-BOUNDARY

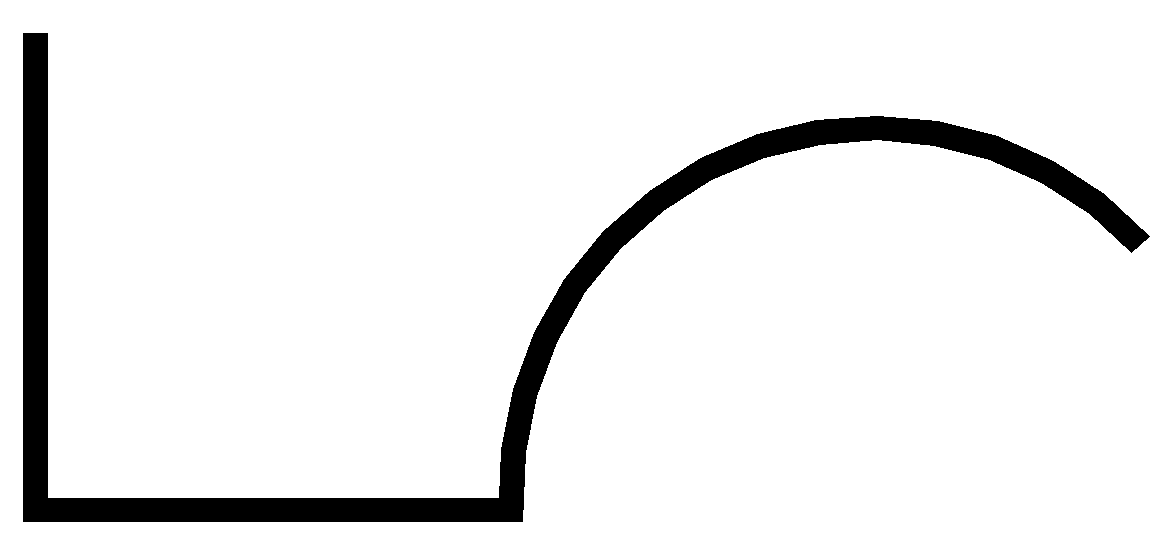

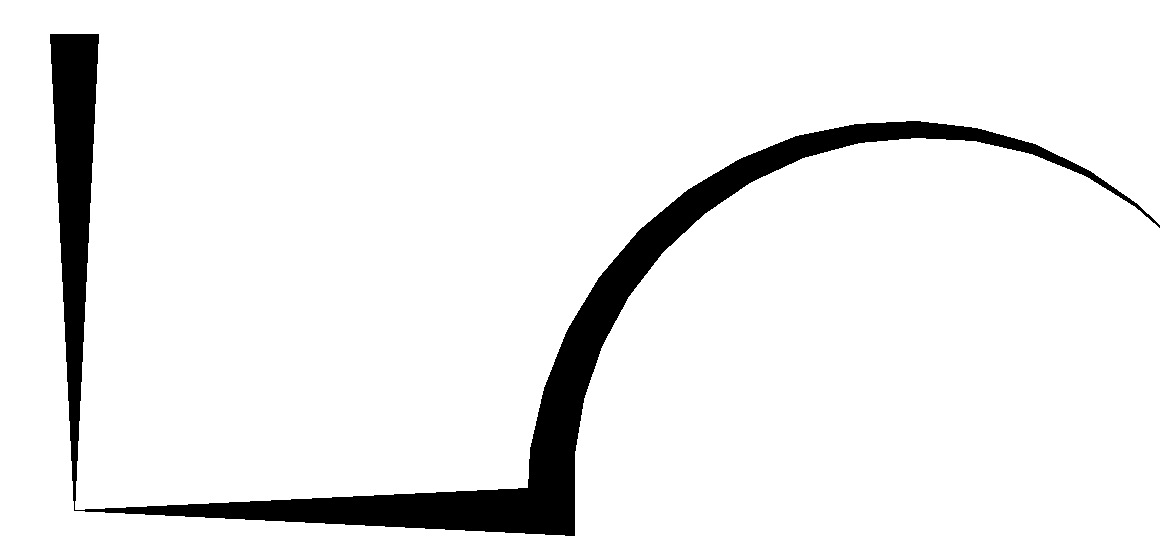

多段线是连接起来的直线和/或圆弧段的开放或闭合序列，它们被视为单个实体。多段线的每条线段的宽度可以是恒定的，也可以是沿线段的长度上逐渐变细的。
PLINE命令通过输入一系列点以交互方式创建开放和闭合的多段线。
Boundary 和 - Boundary命令从由其他实体定义的封闭区域创建闭合多段线。
THICKNESS 系统变量指定多段线的高度。如果THICKNESS = 0（零），则多段线与一系列直线和/或圆弧之间没有视觉差异。

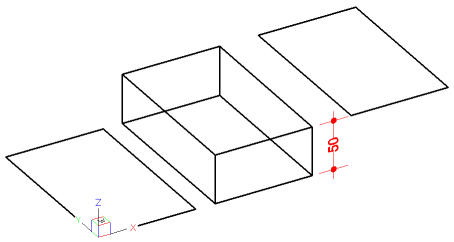

THICKNESS = 0 （左），THICKNESS = 50（中），ELEVATION = 50 （右）
编辑多段线后，您可以修改整个多段线或更改单个线段，还可以添加或删除顶点。
...
...
...
...
注意：当“填充模式”关闭时，所有填充的实体（例如宽多段线和平面）将显示并打印为轮廓。
根据GRIPS系统变量的值，夹点位于其端点和顶点和/或每条线段的中点处。
GRIPS的值可以为0、1或2。
...
值
...
夹点显示
...
0
...
没有夹点
...
1
...
仅端点夹点
...
2
...
端点和中点夹点
