TINEDIT

在本页

描述指挥部内的选项

编辑TIN表面。

图标：

描述

允许你编辑现有的TIN曲面。编辑选项会影响TIN边连接TIN点形成三角形的方式。你还可以删除现有的TIN点和边，添加新的，或者更改现有TIN点的位置和高度。

任何 TIN 曲面编辑作都可以在执行后在民用浏览器面板中进行修改。编辑作的时间顺序也可以被更改。

指挥部内的选项

加分

为现有的TIN曲面添加新点。

注意：这些实体作为绘图对象定义被添加到TIN曲面中。

点组加法

将指定的点群中的土木点添加到现有的TIN曲面上。

注意：默认情况下，土木积分被归入“_All积分组”。使用CIVILPOINTGROUP命令创建新的点组。

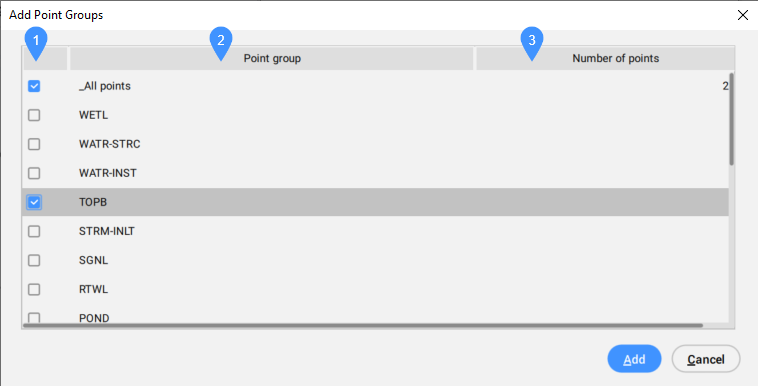

对话框会打开：

1. 选择框
2. 点群
3. 得分数

选择框

允许你选择或取消选择要包含的点组。

点群

列出所有可用的点组。

得分数

显示点组中的点数。

添加断线

将选定的线性CAD对象添加到TIN曲面作为断点线。

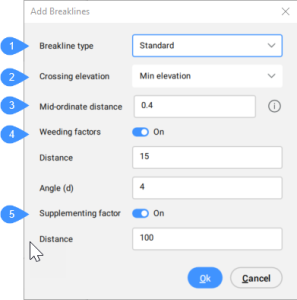

对话框会打开：

1. 断点类型
2. 交叉海拔
3. 中距离
4. 除草因子
5. 补充因子

断点线类型（1）

显示所选断点线类型。从下拉列表中选择合适的断线类型。

标准

在TIN曲面上添加断点线，重建TIN曲面，使三角形沿着断点线的边和高程排列。

预计

将断线投影到TIN曲面，并创建新的三角形，但不修改TIN曲面的高程。

交叉海拔（2）

确定在两个断点线交叉处的三角测量所取高程，并加入相同的“添加断点”定义。

不允许

该交叉口被视为一个断点线。

最小高程

下限界线的高度被拍摄。

中海拔

取自交叉断裂线之间的中间高程。

最大海拔

已拍摄上方断裂线的高程。

中正关系距离（3）

根据用于弧近似的中坐标距离，沿弧线添加补充TIN点。

除草系数（4）

切换除草因子的使用。

距离

设定除草距离。

角度（d）

设定除草角度。

注意：如果现有断裂线顶点之间的距离和角度小于指定的剔除参数，则不用于创建TIN曲面。

补充因子（5）

切换补充因子的使用。

距离

设定补充距离。

注意：如果断点线上顶点之间的距离大于指定的补充距离，则会向断点线添加额外的顶点。

注意：预测断点的补充和剔除因子被禁用。

添加 bundaries

将选定的线性CAD对象添加到TIN曲面作为边界。

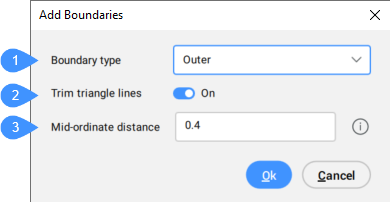

对话框会打开：

1. 边界类型
2. 修整三角形线
3. 中距离

边界类型（1）

你可以从下拉菜单中选择边界类型：

显示

显示边界多边形内的三角形。

隐藏

在边界多边形内隐藏三角形。

外

定义了TIN表面的外部边界。边界外的所有三角形都被隐藏了。

注意：三角形线默认不会被裁剪。

夹

在图纸中裁剪一个现有的TIN曲面，并选定一个多边形作为该表面的裁剪边界。

它不会改变 TIN 曲面边界，但会影响剪辑边界后添加到 TIN 曲面的所有元素（TIN作）。只有位于剪辑边界内的元素会影响三角剖分。

修剪三角形线（2条）

是的：修剪与边界相交的三角形（TIN边），使其跟随边界多边形。

否：删除所有与边界多边形相交的三角形。中正关系距离（3）根据用于弧近似的中坐标距离，沿弧线添加补充TIN点。

移除积分

移除TIN曲面上的三角形点/顶点。

倍数

允许你一次性移除多个TIN点。

交换边缘

交换选中的TIN边。

注意：在以下情况下，边不能互换：

• 当TIN边缘位于断裂线上时。
• 当TIN边是通过添加线定义创建的。
• 当TIN边属于两个相邻的三角形，形成一个凹面包络时。

地点位置

一步修改单个或多个TIN点的位置。

倍数

需要对多个TIN点进行多边形选择，并指定一个基点和第二个点来移动这些TIN点。

点高

一步中修改单个或多个TIN点的高度。

倍数

需要对多个TIN点进行多边形选择。然后确定新的绝对高程或三角高程（高程差）。

加线

在现有TIN点之间添加新的TIN边缘。

删除行

删除指定选择区域内的TIN边缘。

注意：选定区域内的边缘被涂成红色。

去除外缘

去除TIN曲面外边界上的三角形，这些三角形具有：

• 更长的刃口长度。
• 边缘长度较短。
• 比标注的角度还要大。

你可以指定移除外缘时考虑的哪种标准。

该方法从外边界向TIN表面内侧移除三角形。当最后一个外三角形符合指定条件时，它停止移除三角形。这意味着这种方法不会去除内部三角形。

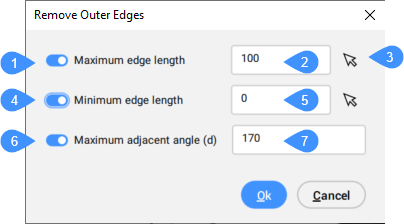

对话框会打开：

1. 最大边长
2. 最大边长值
3. 拣选点
4. 最小边长
5. 最小边长
6. 值最大相邻角 （d）
7. 最大相邻角值（以度数计）

最大边长（1）

切换使用最大刃长。

最大边长值（2）

设定最大边长的值。

注意：边长超过规定最大边长的三角形会从TIN曲面中删除。

选拔点数（3）

允许你通过在绘画区域中选择点来设置最大或最小边长的值。

最小边长（4）

切换使用最小刃长。

最小边长值（5）

设定最小边长的值。

注意：边长超过规定最小边长的三角形将从TIN曲面中删除。

最大相邻角 （d）（6）

切换使用最大相邻角。

最大相邻角值（度数）（7）

设定最大相邻角的值。

注意：内角超过指定最大角度的三角形会从TIN曲面中删除。

减少平面面积

找到平坦三角形，然后交换这些三角形相邻的TIN边，使其斜率非零。

当TIN曲面由轮廓创建时，这种方法最为有用。它从等高线的凹面开始，交换第一个三角形的边，使其斜率变为非零。这个过程会持续进行，直到方法仍然通过交换边确保没有平面三角形。

注意：最小化平面区域的方法只划过不在断点线上的TIN边缘。

移除立面

移除指定高程以下或高于高度的TIN点，并显示已移除的点数。

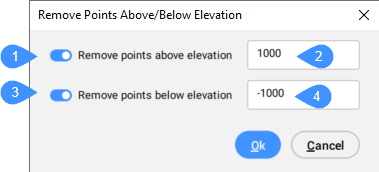

对话框会打开：

1. 移除高于高点的点
2. 海拔大于
3. 移除低于高点的点
4. 海拔低于

移除高于高点的点（1）

切换移除指定高程以上TIN点的选项。

高程大于（2）

设定TIN点被移除的高程。

移除低于高点的点（3）

切换移除低于指定高度的TIN点的选项。

海拔小于（4）

设定TIN点被移除的高度。

平滑

打开“光滑表面”对话框，允许你通过添加额外点来平滑 TIN 表面。
