打开“工程图资源管理器”对话框并选择“标注样式”。
图标：
别名：D、DDIM、DIMSTY、DS、DST、EXPDIMSTYLES、SETDIM
描述

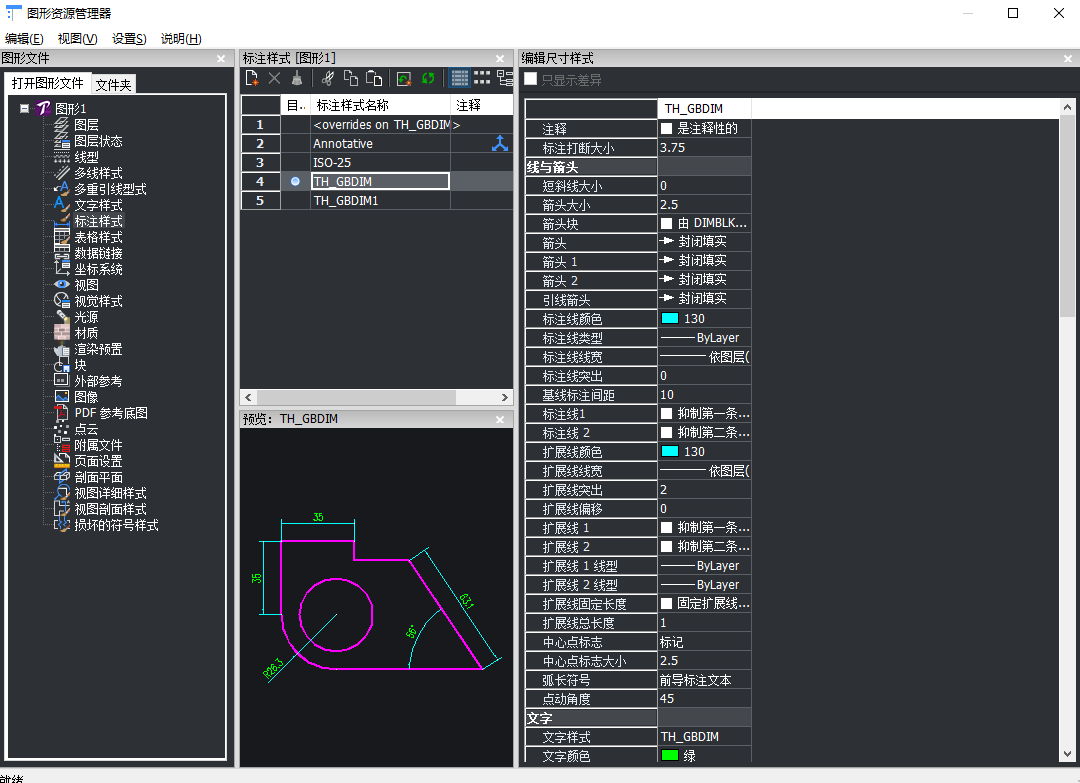

打开“工程图资源管理器”对话框并选择“标注样式”类别以查看和修改当前工程图中的标注样式。
方法
使用 DIMSTYLE 命令时有两种方法：
- <覆盖>：覆盖单个尺寸变量的值而不创建新样式。
- 标准：列出名为“标准”的标注样式的标注设置。
上下文菜单选项
当您用鼠标右键单击尺寸样式时，会出现以下选项：
新的 将其他尺寸样式定义加载到图形中。
删除 从工程图中删除尺寸样式定义。无法删除以下标注样式：<覆盖 ISO-25>/<覆盖标准>ISO-25 / 标准
改名 重命名标注样式。无法重命名以下标注样式：<覆盖 ISO-25>ISO-25
全选 选择所有尺寸标注样式定义。
反转选择 取消选择当前选择，反之亦然。
设定电流 将选定的标注样式设置为当前。
将覆盖保存到当前样式将选定标注样式的替代变量保存到当前标注样式。
保存为新样式基于选定的标注样式创建新的标注样式。
新的儿童风格创建一个新的维度子样式。一个标注样式最多可以有 6 个子样式：线性、角度、半径、直径、纵坐标和引线。如果已定义，则子样式将用于相应的尺寸类型。尺寸子样式与父样式共享所有设置，但明确定义不同的属性除外。
命令中的选项
编辑尺寸样式
仅显示差异如果选择了多个样式，则比较选定的样式，并仅显示差异。
姓名命名标注样式。无法重命名以下标注样式：<覆盖 ISO-25>ISO-25
注释性的设置标注样式的注释性属性。
暗断尺寸设置由 DIMBREAK 命令创建的间隙值。
线条和箭头
刻度尺寸确定绘制的刻度线的大小，而不是用于线性、半径和直径尺寸标注的箭头。如果该值为零，则绘制箭头。
箭头大小确定尺寸线和引线的箭头大小。
箭头控制尺寸线箭头块是否由 DIMBLK 或 DIMBLK1 或 DIMBLK2 设置。
箭确定显示在尺寸线和引线末端的块的名称。块名称可以是标准名称，也可以是用户定义的箭头块。
箭头 1指定尺寸线起点的箭头样式。
箭头 2指定尺寸线另一端的箭头样式。
领导箭头指定引出线起点的箭头样式。
暗线颜色指定尺寸线的颜色；从中选择：任何索引颜色任何真彩色按块逐层
暗线型指定尺寸线的线型。从加载到当前图形中的任何线型中进行选择。要访问其他线型，请单击“加载...”，然后从“加载线型”对话框中选择一种。请参阅 LINETYPE 命令。
暗线 LW指定尺寸线的线宽。从程序支持的任何线宽中选择。
暗线分机指定尺寸线超出尺寸界线的距离。
暗淡的基线间距指定使用 DIMBASELINE 命令添加的尺寸之间的默认距离。
暗线 1切换尺寸线前半部分的显示（在起始尺寸界线和文本之间）。
暗线 2切换尺寸线后半部分的显示（在另一条尺寸界线和文本之间）。
外线颜色指定尺寸线的颜色。要选择其他颜色，请单击选择颜色...，然后从选择颜色对话框中选择一种。请参阅颜色命令。
外线 LW指定延长线的线宽。从程序支持的任何线宽中选择。
分机线分机指定尺寸界线超出尺寸线的距离。
外线偏移指定对象与尺寸界线起点之间的偏移距离。
分机 1切换第一条延长线的显示。
外线类型 1指定第一条延长线的线型。您可以从加载到当前图形中的任何线型中进行选择。要访问其他线型，请单击加载...。将显示“加载线型”对话框，您可以在其中选择线型。
外线类型 2指定第二条延长线的线型。您可以从加载到当前图形中的任何线型中进行选择。要访问其他线型，请单击加载...。将显示“加载线型”对话框，您可以在其中选择线型。
分机 2切换第二条延长线的显示。
固定外线确定是否使用固定长度的延长线。
外线定长指定尺寸界线的总长度。
中心标记指定中心标记的类型：标记线没有任何
中心标记尺寸指定中心标记的大小。
弧长符号指定弧长符号的位置：前面的尺寸文本。高于尺寸文本。不显示。
微动角度指定点动的角度（默认为 45 度）。输入另一个角度。
文本
文字样式指定标注文字的样式；只能使用使用 STYLE 命令创建的样式。
文字颜色指定文本的颜色。单击选择颜色... 从“选择颜色”对话框中选择其他颜色。
文字填充确定尺寸文本是否具有填充颜色的矩形背景。无填充：不应用背景填充。背景：使用绘图的背景颜色，通常为白色或黑色。颜色：使用文本填充颜色选项指定的颜色。
文字填充颜色指定文本填充设置为颜色时的背景填充颜色。您可以从下拉列表中选择一种颜色或选择选择颜色...，然后从选择颜色对话框中选择一种颜色。
文字高度指定文本的高度。
在文本周围绘制框架在文本周围绘制一个矩形。
文本位置垂直相对于尺寸线垂直对齐文本：居中：使文本在尺寸线上居中。上方：将文本放置在尺寸线上方。外部：将文本放置在延长线之外。JIS：根据日本工业标准，在尺寸线上方放置文字。下方：将文本置于尺寸线下方。
文本位置水平相对于延长线水平对齐文本：居中：使文本在延长线之间居中。第一条延伸线：将文本放置在第一条延伸线附近。第二条延伸线：将文本放置在第二条延伸线附近。Over First Extension：将文本放在第一条扩展线上。Over Second Extension：将文本放在第二个扩展线上。
文字偏移指定尺寸线和文字之间的间隙大小。
文字垂直偏移设置尺寸线上方或下方的尺寸文本的垂直位置。
文本内对齐当位于延长线之间时对齐文本：与尺寸线对齐：将文本与尺寸线对齐。水平：强制文本始终是水平的。
文本外对齐当位于延长线之外时对齐文本：与尺寸线对齐：将文本与尺寸线对齐。水平：强制文本始终是水平的。
文本视图方向设置标注文字的读取方向。
合身
箭头和文本适合指定当尺寸界线之间的空间不足时文本和箭头的位置：文本和箭头：在延长线之间强制使用文本和箭头。仅箭头：强制箭头停留在延长线内；空间不足时将文本移出。仅文本：强制文本保持在延长线内；空间不足时将箭头移到外面。最佳拟合：要求程序根据延长线之间的空间确定文本和箭头的放置位置。
里面的文字指定文本是否强制在延长线之间：开：强制文本在延长线之间。Off：如果延长线之间的空间不足，则在外部绘制文本。
内部暗线指定尺寸线是否强制在尺寸界线之间：开：强制尺寸线始终位于尺寸界线之间。关：如果延伸之间没有足够的空间，则在外部绘制尺寸线。
文字移动指定当文本从其默认位置移开时会发生什么：Keep dim line with text：随文本移动尺寸线，拉伸延长线。移动文本，添加引线：在文本和尺寸线之间绘制引线。移动文本，无引线：不绘制引线。
整体规模不大指定尺寸的整体比例因子。这仅影响箭头和文本的大小。对于注释性尺寸样式，此设置不可编辑。建议为注释性标注样式设置 Dim Scale Total = 1。
手动放置文本切换用户在创建尺寸时是否必须始终指定文本位置。
暗线强制强制始终绘制尺寸线；强制使用 DIMDIAMETER 和 DIMRADIUS 命令绘制领导者。
主要单位
昏暗单位指定尺寸的显示单位：Scientific：科学计数法，如 1.2345E+01十进制：公制，如1.2345工程：英尺和十进制英寸，例如 1'-2.3456"建筑：英尺和分数英寸，例如 1'-2 1/16"分数：仅分数英寸；没有脚，例如 14 1/16"Windows 桌面：使用 Windows 设置的单位
昏暗精度指定单位的精度，小数位或小数精度。
分数型指定分数的堆叠方式：水平：垂直堆叠分数，带有水平分隔线。对角线：对角线堆叠，带有对角线分隔线。无：不堆叠分数，用斜线分隔符水平放置。
小数分隔符指定用于指示小数点的字符；可以是任何字符。北美国家使用期限；欧洲国家使用逗号。
昏暗的圆形指定十进制数的四舍五入。范围从无到小数点后 8 位。
暗淡前缀指定出现在标注文字前面的前缀文字（如果有）。
昏暗的后缀指定出现在尺寸文本（如果有）之后的后缀文本。
暗淡子单位后缀在使用子单元的情况下指定后缀文本。例如，输入“cm”将 0.96 显示为 96cm。注意：必须将抑制前导零设置为“是”才能以子单位显示小于一个单位的尺寸距离。
暗刻度线性指定线性尺寸值的比例因子，例如 25.4 用于将英寸更改为毫米。正值适用于模型空间和图纸空间中的尺寸。负值仅适用于图纸空间尺寸。
暗淡的子单位规模设置子单位的比例因子。例如，如果绘图单位为 cm，则输入 10，子单位后缀为 mm。注意：必须将抑制前导零设置为“是”以显示尺寸距离小于一个单位的子单位。
抑制前导零切换小数点前零的显示。例如，0.23 显示为：On：抑制前导零，例如 .23Off：允许前导零，例如 0.23
抑制尾随零切换小数点后零的显示。例如，1.2300 显示为：On：抑制尾随零，例如 1.23Off：允许尾随零，例如 1.2300
抑制零英尺切换零英尺的显示。例如，0'-3" 显示为：开：抑制零英尺，例如 3"Off：允许零英尺，例如 0'-3"
抑制零英寸切换零英寸的显示；例如，1'-0" 显示为：On：禁止显示零英寸，例如 1'Off：允许零英寸，例如 1'-0"
暗角单位指定角度尺寸单位的格式：十进制度：圆周上的 360 度。例如 123.45 度Deg/Min/Sec：度、分、秒。例如，123d 12' 45.67"毕业生：一圈400名毕业生。例如 230g弧度：2pi 弧度的圆。例如1.5r
调角精度指定小数位数。范围从 0 到 8。
抑制角度前导零切换零度的显示。例如，0.1234 度显示为：On：抑制零度，例如 .1234Off：允许零度，例如 0.1234
抑制尾随前导零切换度数后零的显示。例如，0.1200 度显示为：On：抑制尾随零，例如 0.12Off：允许尾随零，例如 0.1200
备用单位
启用 Alt切换交替单位的显示：开：第二，替代单位显示在主要单位的右侧。关：仅显示主要单位。
替代单位指定线性尺寸的替代单位类型：Scientific：科学计数法，如 1.2345E+01。十进制：公制，如1.2345工程：英尺和十进制英寸，例如 1'-2.3456"建筑堆叠：如4'-6.61''分数堆叠：如 54 1/2建筑：英尺和分数英寸，例如 1'-2 1/16"分数：仅分数英寸；没有脚，例如 14 1/16"Windows 桌面：使用 Windows 设置的单位
替代精度指定换算单位的精度，小数位或小数精度。
替代比例因子指定替代值的乘数，例如 25.4 用于在英寸（主要单位）旁边显示毫米（替代单位）。
Alt 子单位比例指定替代值的乘数，例如 25.4 用于在英寸（主要单位）旁边显示毫米（替代单位）。
交替轮指定交替数字的四舍五入。范围从 0 到 8 位小数。
替代前缀指定出现在替代文本前面的前缀文本（如果有）。
替代后缀指定出现在替代文本之后的后缀文本（如果有）。
所有子单元后缀在使用子单元的情况下指定后缀文本。注意：抑制前导零必须设置为“是”，才能以子单位显示小于一个单位的交替距离。
Alt 抑制前导零切换小数点前零的显示。例如，0.23 显示为：On：抑制前导零，例如 .23Off：允许前导零，例如 0.23
Alt 抑制尾随零切换小数点前零的显示。例如，1.2300 显示为：On：抑制尾随零，例如 1.23Off：允许尾随零，例如 1.2300
Alt 抑制零英尺切换零英尺的显示；例如，0'-3" 显示为：On：禁止零英尺，例如 3" Off：允许零英尺，例如 0'-3"
Alt 抑制零英寸切换零英寸的显示。例如，1'-0" 显示为：On：禁止显示零英寸，例如 1'Off：允许零英寸，例如 1'-0"
公差
公差显示切换公差文本的显示。
限制显示将默认文本设置为尺寸限制。
公差精度指定公差文本的显示精度。范围从 0 到 8 位小数或 1/1 到 1/256 英寸。
公差下限指定上公差的值。
公差上限指定公差下限的值。
公差文字高度指定公差文字的高度。
公差位置垂直定位相对于尺寸文本的公差文本：底部：将公差文本与尺寸文本的底部对齐。中间：将公差文本与尺寸文本的中间对齐。顶部：将公差文本与尺寸文本的顶部对齐。
公差抑制前导零切换小数点前零的显示。例如，0.23 显示为：On：抑制前导零，例如 .23Off：允许前导零，例如 0.23
公差抑制尾随零切换小数点后零的显示。例如，1.2300 显示为：On：抑制尾随零，例如 1.23Off：允许尾随零，例如 1.2300
公差抑制零英尺切换零英尺的显示；例如，0'-3" 显示为：开：抑制零英尺，例如 3"Off：允许零英尺，例如 0'-3"
公差抑制零英寸切换零英寸的显示。例如，1'-0" 显示为：On：禁止显示零英寸，例如 1'Off：允许零英寸，例如 1'-0"
Alt公差精度以换算单位指定公差的小数位数。
Alt 容差抑制前导零切换小数点前零的显示。例如，0.23 显示为：On：抑制前导零，例如 .23Off：允许前导零，例如 0.23
Alt 容差抑制尾随零切换小数点后零的显示。例如，1.2300 显示为：On：抑制尾随零，例如 1.23Off：允许尾随零，例如 1.2300
Alt 公差抑制零英尺切换零英尺的显示；例如，0'-3" 显示为：开：抑制零英尺，例如 3"Off：允许零英尺，例如 0'-3"
Alt 公差抑制零英寸切换零英寸的显示。例如，1'-0" 显示为：On：禁止显示零英寸，例如 1'Off：允许零英寸，例如 1'-0"
