创建径向尺寸。
图标：
别名：DIMRAD、DRA
描述

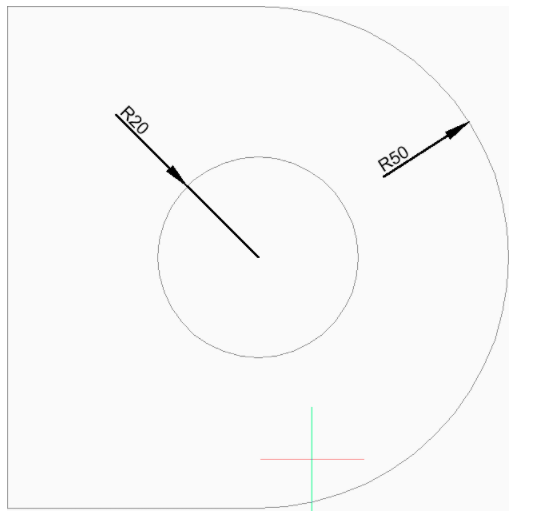

为圆弧、多圆弧或圆创建径向尺寸。标注基于当前标注样式。选项允许您指定尺寸文本的角度和内容。
创建径向尺寸的方法
此命令有 1 种方法来开始创建径向尺寸：
- 选择要标注的圆弧或圆
选择要标注的圆弧或圆通过选择圆弧、折线圆弧或圆开始创建径向尺寸，然后：尺寸线的位置指定尺寸线的位置。附加选项：[角度/文字]尺寸线的位置
DIMRADIUS 命令中的选项
开始创建径向尺寸后，以下选项可能可用：
角度指定标注文字的角度。值 0 将尺寸文本与尺寸线对齐。任何其他值都会相对于当前 UCS 的 x 轴旋转标注文字。文本输入文本以覆盖默认尺寸文本，其中包括测量的半径长度。除了其他文本之外，您还可以使用两个尖括号 <> 来显示测量的半径长度。
