创建线性标注。
图标：
别名： DIMHORIZONTAL、DIMLIN、DIMROTATED、DIMVERTICAL、DLI
描述
创建水平、垂直或旋转的线性标注。标注基于当前标注样式。选项允许您指定尺寸文本的角度和内容。
创建线性尺寸的方法
此命令有 2 种方法开始创建线性尺寸：
- 第一条延长线的起点
- 选择实体

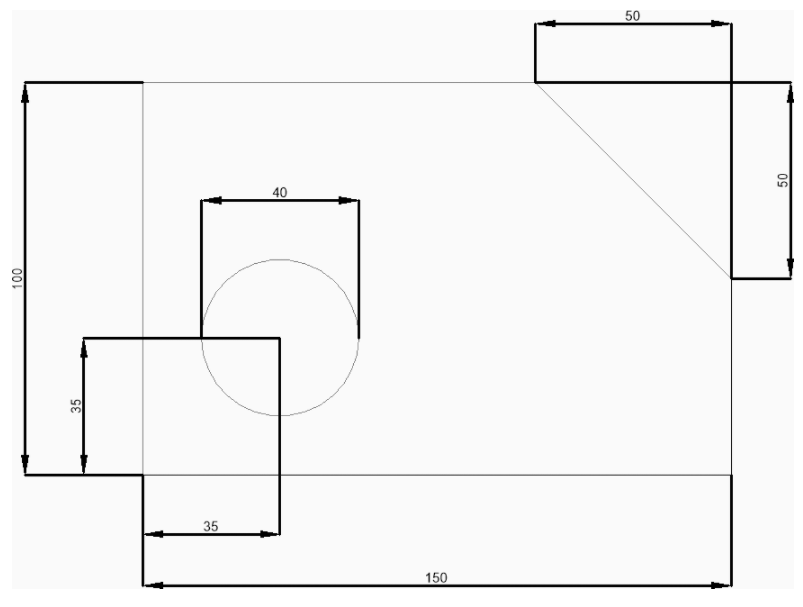

第一条延长线的起点 通过为第一条延长线指定一个点开始创建线性尺寸，然后：第二条延长线的起点为第二条延长线指定一个点。尺寸线的位置指定尺寸线的位置。如果您指定的两个扩展点垂直或水平对齐，则只能分别放置垂直或水平尺寸。如果您指定的两个扩展点没有垂直或水平对齐，您可以拖动光标来放置垂直或水平尺寸。附加选项：[角度/文字/水平/垂直/旋转]第一条延长线的起点第二条延长线的起点尺寸线的位置水平尺寸垂直尺寸选择实体按 Enter 开始创建线性尺寸，然后：选择要标注的实体 选择要标注的直线、多段线段、圆弧或圆。选择线时，线的端点用作延伸原点。选择圆弧时，圆弧的端点用作延伸原点。选择圆时，圆的象限用作扩展原点。附加选项：[选择选项 (?)]尺寸线的位置指定尺寸线的位置。如果您选择的实体的端点垂直或水平对齐，则您只能分别放置垂直或水平尺寸。如果您选择的实体的端点没有垂直或水平对齐，您可以拖动光标来放置垂直或水平尺寸。附加选项：[角度/文字/水平/垂直/旋转]线实体圆形实体弧形实体
DIMLINEAR 命令中的选项
开始创建线性尺寸后，可能会使用以下选项：
水平的指定尺寸的位置以将其放置在工程图中。无论端点如何对齐，这都会创建一个水平尺寸。垂直的指定尺寸的位置以将其放置在工程图中。无论端点如何对齐，这都会创建一个垂直尺寸。旋转然后指定尺寸的角度：尺寸线的位置指定尺寸线的位置。尺寸从其默认（垂直或水平）位置旋转指定角度。第一条延长线的起点第二条延长线的起点尺寸线的位置旋转尺寸尺寸线角度角度指定标注文字的角度。值 0 将尺寸文本与尺寸线对齐。任何其他值都会相对于当前 UCS 的 x 轴旋转标注文字。文本输入文本以覆盖默认尺寸文本，其中包括尺寸的测量长度。除了其他文本之外，您还可以使用两个尖括号 <> 来显示尺寸的测量长度。
