THCAD 3D机械版提供了丰富的工具集，可从零件和装配体的3D模型生成工程图视图。
在同一.dwg文件的图纸空间中创建工程图视图，并在模型空间中创建3D模型。可以使用尺寸，引线，文本和表格对工程图视图进行注释。更改关联3D模型时，视图和注释会更新。

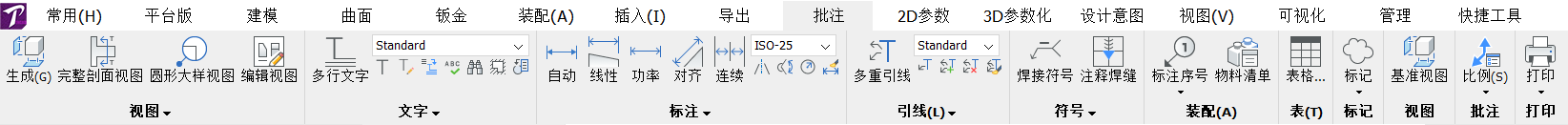

机械工作区的“注释”功能区选项卡上提供了用于生成，更新和注释工程图视图的工具：
基本视图会在图纸空间布局中生成3D实体模型的关联正投影图和标准等轴测图。
投影视图生成从现有图纸视图额外投影视图。
剖面视图创建基于由在纸空间布局ViewBase命令产生的标准图纸视图的横截面视图。
局部视图以较大比例创建标准生成工程图的一部分的局部视图。
“编辑视图”使您可以更改图纸视图的比例和隐藏线的可见性。
当VIEWUPDATEAUTO = 0时，“更新视图”更新由VIEWBASE和VIEWSECTION获得的图形视图的选择。
“剖面”和“局部”视图有预定义的样式和用户定义的样式。
导出视图将通过ViewBase和ViewSection命令获得的工程图视图的内容导出到工程图的模型空间或新工程图。
草图质量的工程图视图
默认情况下，THCAD为任何3D模型生成精确的（高质量）工程图视图。此类视图的边缘（包括轮廓边缘）由2D实体表示；直线，圆，弧和样条曲线。为大量3D实体生成精确视图可能要花费大量时间。这是因为每个轮廓边缘都必须使用解析的2D曲线近似。
通过将DRAWINGVIEWQUALITY设置更改为0，可以大大减少生成工程图视图所需的时间。这将启用草稿品质的工程图视图。这样的工程图视图在内部以3D实体表示，这使得无法在其轮廓边缘上放置注释。但是，它们看起来与精确的（高质量）工程图视图非常相似，您可以使用它们快速创建布局。可以使用其“几何”属性（将其从“草稿”更改为“ 2D”）将草稿质量工程图视图切换到高质量工程图视图。
