钣金工具 | 弹出工具栏图标 | 命令 | 描述 |
| SmFlangeBase | 从闭合的平面轮廓创建钣金零件的基础（初始）凸缘。 | |
| SmExtrude | 通过在曲线平面的法线方向上拉伸多段线来创建钣金零件。厚度是根据折线的外部尺寸分配的。 | |
| SmLoft | 根据两条非共面曲线创建具有放样弯曲和法兰的钣金零件。 | |
| 转换 | 自动识别3D实体中的法兰，折弯和放样折弯。 | |
|
| SmFlangeEdge | 通过拉动现有法兰的一个或多个边缘在钣金零件上创建一个或多个法兰。 |
| SmFlangeContour | 从闭合轮廓创建新的法兰并将其附加到现有钣金零件。 | |
| 翻转 | 通过可选地改变法兰几何形状的厚度来更改所选法兰的参考面。 | |
| SmFlangeRotate | 旋转法兰。 | |
|
| SmHemCreate | 通过拉动现有法兰的一个或多个边缘，在钣金零件上创建一个或多个封闭式折边特征。 |
| SmHemCreate | 通过拉动现有法兰的一个或多个边缘在钣金零件上创建一个或多个开放式折边特征。 | |
| SmHemCreate | 通过拉动现有法兰的一个或多个边缘，在钣金零件上创建一个或多个“泪珠”下摆特征。 | |
| SmHemCreate | 通过拉动现有法兰的一个或多个边缘在钣金零件上创建一个或多个“ Round”折边特征。 | |
|
| BmInsert | 插入表单特征。 |
| 短信表格 | 从给定的一组面创建表单特征。 | |
| 短信表格 | 如果可能，在法兰和弯头处爆炸形状特征。 | |
| SmRibCreate | 根据平面2D曲线在法兰面上创建关联的肋形特征。 | |
| SmReplace | 使用内置库或用户库中的表单特征替换钣金零件中的表单特征（包括公认的特征）。 | |
|
| SmBendCreate | 将硬边（法兰面之间的尖锐边）和接合点转换为折弯。 |
| SmBendSwitch | 将折弯转换为放样折弯 | |
| SmFlangeBend | 沿一条线弯曲现有的法兰，对于给定的弯曲半径，遵循k因子。 | |
|
| SmJunctionCreate | 将硬边转换为接合点。 |
| SmJunctionSwitch | 将对称的接合点特征更改为具有重叠面的特征。 | |
| SmFlangeConnect | 封闭两个任意定向的法兰之间的间隙。 | |
|
| SmTabCreate | 通过将现有的结点切换到选项卡中，可以为钣金零件创建单个选项卡特征。 |
| SmTabCreate | 通过将现有的结点切换到选项卡中，为钣金零件创建阵列选项卡特征。 | |
|
| SmReliefCreate | 进行适当的转角和弯曲释放。拐角浮雕建在具有三个或更多相邻法兰的拐角上。折弯凸纹建在法兰边缘的起点和终点。 |
| SmReliefSwitch | 将拐角起伏转换为圆形起伏。 | |
| SmReliefSwitch | 将拐角浮雕转换为矩形浮雕。 | |
| SmReliefSwitch | 将转角起伏转换为VType起伏。 | |
| SmReliefSwitch | 将拐角起伏转换为平滑起伏。 | |
| SmReliefSwitch | 将拐角浮雕转换为圆形浮雕。 | |
| SmReliefSwitch | 将拐角浮雕转换为裂口浮雕。 | |
|
| SmSplit | 沿在其表面上绘制的线分割法兰。 |
| SmSplit | 通过拐角处的单个顶点拆分法兰。 | |
| SmSplit | 通过拐角处的单个顶点拆分法兰，并自动建议相似类型的多个拆分。 | |
| 烙印 | 根据相邻的法兰和折弯，通过压印边缘将钣金零件的厚度面分开。 | |
| SmDissolve | 从选定的面或实体中删除钣金数据。 | |
| SmDelete | 通过恢复两个法兰之间的硬边来消除弯曲或接合处；移除所有折弯相邻的法兰。相邻的法兰一直延伸到接合结构，其中已删除了法兰。通过恢复由特征切割的几何来消除斜切。 | |
|
| Sm修复 | 修复了钣金零件特有的问题，同时支持全局和本地工作流程。（可选）修复放样的折弯特征：合并相邻的折弯并提供与法兰的切向连接。 |
| Sm修复 | 修复了钣金零件特有的问题。仅维修选定的法兰或错误的弯曲。 | |
|
| SmSelect相同表单功能 | 在钣金模型中选择所有相同的表单特征 |
| SmSelect硬边 | 选择钣金零件上的所有硬边。 | |
| SmSelect非正交厚度边 | 选择钣金零件上的所有非正交厚度边。 | |
| SmSelect平面边缘 | 在钣金零件上选择平坦边缘。 | |
| 钣金零件的SmSelect面。 | 选择钣金零件的侧面。 | |
| SmParametrize | 为选定的钣金零件创建3D约束组成的组。 | |
|
| SmUnfold | 展开钣金实体。 |
| 关联SmUnfold | 打开一个附加窗口，其中包含模型的展开表示。 | |
| SmExportOSM | 将钣金实体导出为.osm（打开钣金）文件格式。 | |
| SmExport2d | 以.dxf / .dwg文件格式将钣金实体的展开表示导出为2D轮廓。 | |
| SmAssemblyExport | 执行装配零件的批量导出以展开，为每个识别为钣金零件的3D实体创建一个.dxf。 | |
| 功能颜色 | 切换FEATURECOLORS系统变量。 |
钣金工具可用：
在四元光标菜单中（取决于光标下方的功能）：
在钣金工具栏上：
- 钣金
- SM弯
- SM法兰
- SM表格
- 下摆
- SM结
- SM救济
- SM维修
- SM分割
- Sm标签
- SM展开
- 钣金

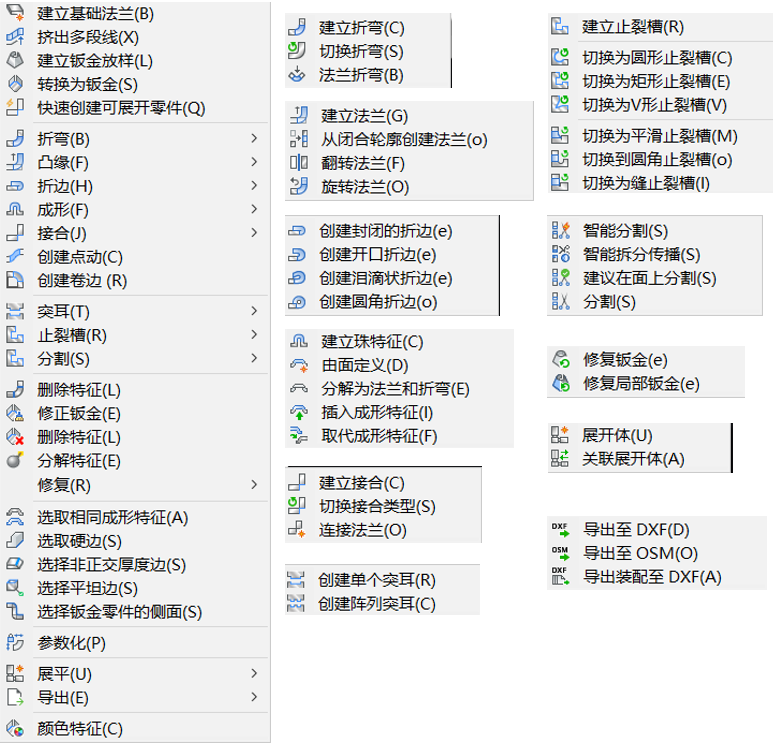

在“钣金”菜单中（仅适用于“机械工作区”）：

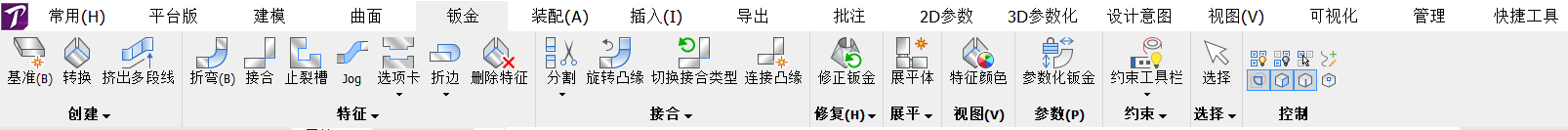

在“机械”工作区功能区的“钣金”选项卡中。
另请参见直接建模工具。
