创建角度尺寸。
图标：
描述

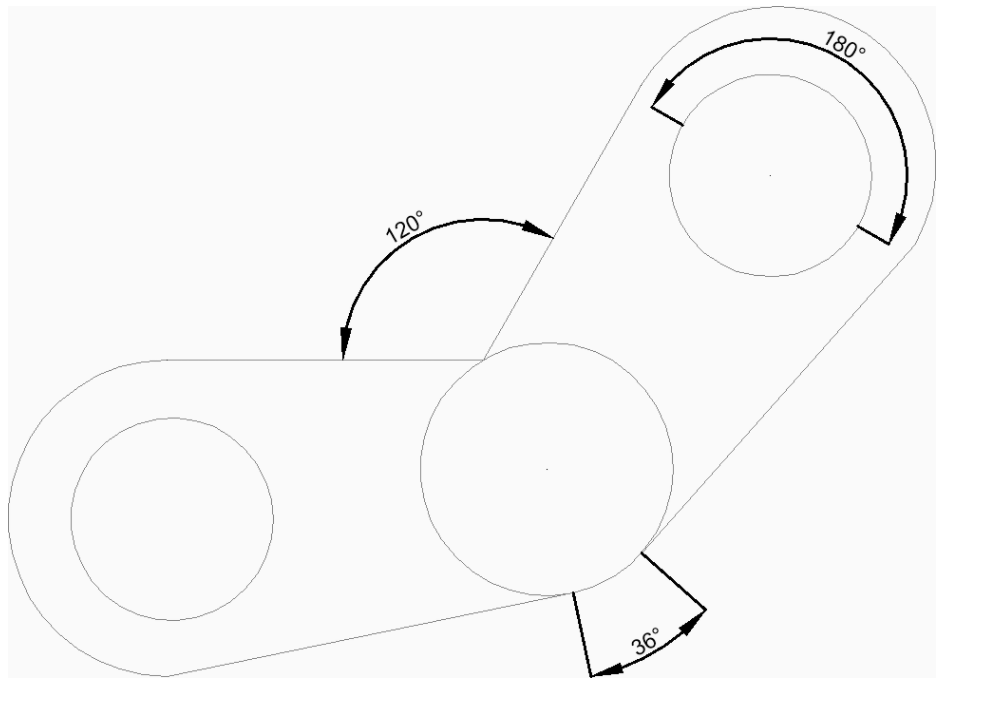

通过选择实体或指定顶点和角度的两侧来创建角度尺寸。标注基于当前标注样式。选项允许您指定尺寸文本的角度和内容。
创建角度尺寸的方法
此命令有 2 种方法开始创建角度尺寸：
- 选择直线、圆弧或圆
- 按 ENTER 指定角度
选择直线、圆弧或圆通过选择要标注的直线、圆弧或圆开始创建角度标注，然后：附加选项：[选择选项 (?)]如果您选择了一条线或线段角度尺寸的其他线指定另一条线段。尺寸弧的位置指定尺寸弧的位置。附加选项：[角度/文字]如果您选择了圆弧或圆弧段尺寸弧的位置指定尺寸弧的位置。角的第一边角的另一边角的顶点尺寸弧的位置附加选项：[角度/文字]如果您选择了一个圈子角的另一边指定一个点来定义角度的一侧。您第一次选择圆的点定义了角度的另一侧。尺寸弧的位置指定尺寸弧的位置。选择圈子圆的另一边角的顶点尺寸弧的位置附加选项：[角度/文字]按 ENTER 指定角度通过指定角度的顶点开始创建角度尺寸，然后：角的第一边指定一个点来定义角度的一侧。角的另一边指定一个点以定义角度的另一侧。尺寸弧的位置指定尺寸弧的位置。角的第一边尺寸弧的位置角的另一边角的顶点附加选项：[角度/文字]
DIMANGULAR 命令中的选项
开始创建角度尺寸后，可能会使用以下选项：
角度指定标注文字的角度。值 0 将尺寸文本与尺寸线对齐。任何其他值都会相对于当前 UCS 的 x 轴旋转标注文字。文本输入文本以覆盖默认尺寸文本，其中包括尺寸的测量长度。除了其他文本之外，您还可以使用两个尖括号 <> 来显示尺寸的测量长度。
