生成BIM截面时，会将包含图形生成结果的块添加到目标图形的模型空间中，并在该块上添加图纸空间视口。最初放置了块和视口，因此它们不与图形中包含的现有几何图形重叠。您可以将此块或视口移动到新位置，该位置将在以后的更新中保留。
在用于创建生成的工程图的默认模板工程图中，存在Viewlabel和NumberBubble块。您可以将它们与选定的图纸视图关联。该图形中的“标题”块包含的属性将在定义关联的图纸集属性时自动填充。
工作表列表表可以放置在工作表集中的任何工作表上。在当前实现中，表内容尚未关联。
插入标题栏
打开“图形资源管理器-块”对话框。
双击标题栏。
将关闭“图形资源管理器”对话框，并且该块将附加到光标。
在公制单位项目中，标题块的尺寸适合A1纸张尺寸（594 x 841毫米）
在英制单位项目中，标题块的尺寸适合Arch D纸张尺寸（24 x 36英寸）单击版式中纸张的左下角。
在图纸集面板中定义项目和自定义属性。
选择标题栏，然后
在“重绘/重新生成”工具栏中单击“更新字段”工具按钮（）。
为图纸视图插入视图标签

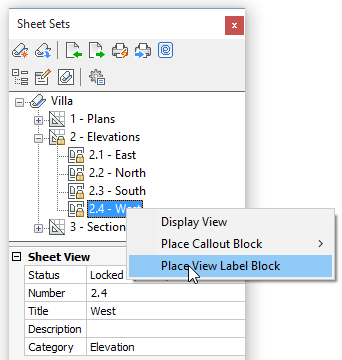

在“图纸集”面板中选择图纸视图。
右键单击要为其插入视图标签块的图纸视图。
在上下文菜单中选择“放置视图标签块”。
提示您： VIEWLABEL
单位：毫米转换：1
块的插入点：指定插入点。
提示您：块<1.0>的比例因子：指定比例因子或右键单击以接受当前比例。
出现提示：块<0>的旋转角度：指定旋转角度或单击鼠标右键以接受当前角度。
该视图标签块插入。

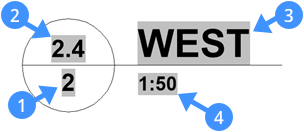

所选图纸视图的图纸编号（1），图纸视图编号（2），图纸视图标题（3）和视口比例（4）会自动填写。
插入数字气泡块以进行图纸视图
在“图纸集”面板中选择图纸视图。
右键单击您要插入数字气泡块的图纸视图。
在上下文菜单中，选择“放置标注块”>“数字气泡”。
提示您： ._CALLOUT
单位：毫米转换：1
块的插入点：块<1.0>的比例因子：
程序段<0>的旋转角度：
指定插入点。
提示您：块<1.0>的比例因子：指定比例因子或右键单击以接受当前比例。
出现提示：块<0>的旋转角度：指定旋转角度或单击鼠标右键以接受当前角度。
的数量泡沫块被插入。
所选图纸视图的图纸编号（5）和图纸视图编号（6）自动填写。
插入工作表列表
甲图纸列表表可以插在SHEETSET的任何片。在当前实现中，表内容尚未关联，因此在添加，删除或重命名工作表时不会自动更新。
在“图纸集”面板中右键单击图纸集名称，然后在上下文菜单中选择“插入图纸列表表”。
提示您：选择插入点。在工程图中指定一个点。
