BIM部分

命令：BimSection

概述：在本课程中，您将学习如何创建和管理平面图，立面图和剖面图。在以后的课程中将介绍如何从这些截面创建设计文档。

课程目标

完成本课程后，您将能够：

水平切入BIM模型以显示平面图上的详细信息
垂直切入BIM模型以显示内部细节
显示BIM模型以及模型外部的垂直截面
切换BIM节实体的“剪辑显示”属性
控制您的BIM截面切割的可见性

定义部分

在THCAD BIM中，“定义截面”工具允许您创建BIM截面实体。“ BIM”部分使您可以按平面对BIM模型进行剖切，从而查看内部细节。

有关此命令的更多信息，请访问“命令参考”文章BimSection。

定义BIM节时，节跟踪器将附加到光标。

截面平面（1）位于当前坐标系（WCS或UCS）的XY平面中。观察方向（2）在当前坐标系的负方向上。

笔记：

如果“动态UCS（DUCS）”为“开”，则剖面将与3D实体在光标下方的面对齐。按下TAB键以选择一张遮盖的脸。
您可以按Shift键锁定突出显示的平面，从而可以为实体表面之外的BIM截面实体指定定义点。
剖面线平行于坐标系（WCS，UCS或DUCS）的X轴。

创建BIM部分的一般步骤

在“无选择四元组”的“模型”选项卡中选择“定义截面”。出现提示：选择一个放置点的区域或[细节/内部/比例/反射天花板]：
请执行以下任一操作：
- - 要创建计划部分，请在模型外部的任意位置单击一个点。
  - 将光标悬停在与要创建的剖面平面平行的3D实体的表面上。在DUCS处于活动状态的情况下，部分跟踪器会对准光标下方的脸部。左键单击。
  - 可选按下Shift键以锁定突出显示的平面。这使您可以从选定的3D实体面之外的点开始。接下来，单击鼠标左键。
初始剖面将动态显示，并相应地裁剪3D模型。
提示您：指定距离：请
执行以下操作之一：
- 在动态尺寸字段中输入一个值，以使截面从初始位置偏移。
- 当剖面位于所需位置时，单击鼠标左键。

定义了BIM Section实体。

的截面类型依赖于截面平面（水平或垂直）的方向和它是否与模型相交。

计划（3）	显示水平剖面
第（4）节	显示贯穿模型的垂直截面
高程（5）	显示外观立面图

创建计划部分

注意：最好在WCS（世界坐标系）中定义计划部分。

在“无选择四元组”的“模型”选项卡中选择“定义截面”。出现提示：选择一个放置点的区域或[细节/内部/比例/反射天花板]：
将截面跟踪器放置在3D模型附近，然后单击（6）。

初始剖面位于当前坐标系（例如WCS）的XY平面（Z = 0）中。

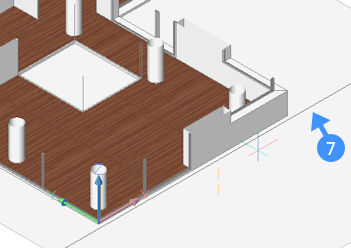

剖面将动态显示，并相应地裁剪3D模型（7）。

提示您：指定距离：
如果“动态尺寸”为“开”，则当前距离将显示在动态尺寸字段中。
请执行以下任一操作：
- 当剖面位于所需高度时，移动光标并单击。
- 使用实体捕捉来指定点。
- 键入一个值以定义与剖面平面初始位置的偏移量。

计划部分已定义。

创建横截面

确保启用了动态UCS（DUCS）。

在“无选择四元组”的“模型”选项卡中选择“定义截面”。出现提示：选择一个放置点的区域或[细节/内部/比例/反射天花板]：

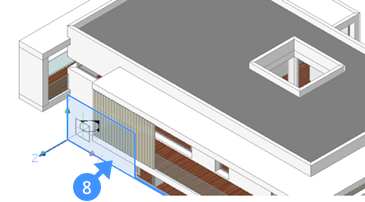

将截面跟踪器放置在与要定义的横截面平行的3D实体面（8）上。
面部突出显示时单击，然后在3D模型内移动截面跟踪器。

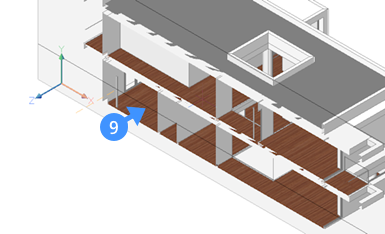

剖面将动态显示，并相应地裁剪3D模型（9）。

提示您：指定距离：
如果“动态尺寸”为“开”，则当前距离将显示在动态尺寸字段中。
当剖面位于所需位置时单击或指定距离。
定义横截面。
（可选）单击部分实体并按住鼠标左键稍长一点，以显示Manipulator。拖动操纵器的轴以移动该部分。
（可选）单击箭头夹点以翻转视图方向。

创建立面

确保启用了动态UCS（DUCS）。

在“无选择四元组”的“模型”选项卡中选择“定义截面”。出现提示：选择一个放置点的区域或[细节/内部/比例/反射天花板]：

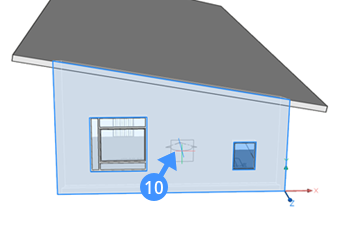

将“截面跟踪器”放置在与要定义的高程平行的3D实体面（10）上，然后在高亮显示时单击。
系统将提示您：指定距离：

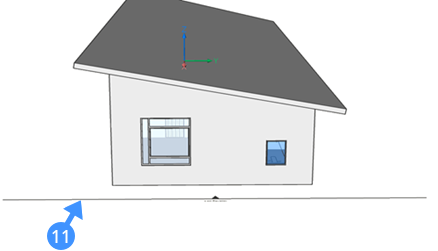

将截面跟踪器移到3D模型之外，然后单击以定义高程（11）。

模型外部的垂直截面（未剖析几何形状）会自动获得“高程”截面类型。

编辑BIM节的默认属性

BIM节实体的默认属性是从Support文件夹的BIM / Sections子文件夹中_SectionSettings.dwg中的节实体复制而来的。

在工程图或“结构”面板中选择“ BIM”部分。

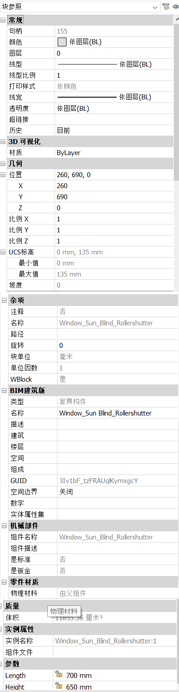

截面属性显示在“属性”面板中。
定义BIM节实体的属性。

部门实体：

姓名	输入名称。
状态	单击该字段，然后选择一个状态。所选状态决定了如何截取截面结果。选项包括：“平面”（默认），“边界”和“体积”。
直播部分	设置剖面平面的活动剖面属性。只有一个板块实体可以将“活动板块”属性设置为ON。建议改为使用“剪贴画”属性。将此模式仅用于视觉检查，而不用于3D建模。
剪辑显示	剪辑3D模型。可以同时为多个截面图元设置“剪辑显示”状态。与“实时剖面”不同，实体捕捉在剖面中可用。
使用盖子	关闭修剪的几何图形的顶面。
平面透明度	在渲染的视觉样式中设置剖面的透明度。
平面颜色	在渲染的视觉样式中设置剖面的填充颜色。
目标文件	设置由BIMSECTIONUPDATE命令创建的图形文件的名称和路径。如果未指定路径，则将在3D模型的文件夹中创建剖面图。

几何学：

海拔	定义剖面平面起点的Z值。
顶面	定义截面体积的顶平面。
底面	定义截面体积的底平面。
顶点	定义剖面平面的控制点的坐标。顶点数取决于当前剖面的状态。平面：2个顶点边界和体积：4个顶点。选择字段，然后单击箭头按钮以选择一个顶点。X表示模型中的选定顶点。

BIM：

姓名	输入一个BIM名称。
描述	输入描述。
截面类型	设置BIM节类型。
标注位置	定义标注的位置。标注块和默认位置取决于部分类型。选项包括：开始（12），中间（13），结束（14）和StartEnd（15）。单击绿色箭头（）以翻转该部分的查看方向。
初始规模	在生成的图形中设置图纸空间视口的初始比例。
层状态	设置要用于计算截面的层状态。
应用层状态	确定是否将图层状态用于计算截面。应用层状态可以控制在计算截面结果时打开/关闭哪些层。
项目部	控制垂直于此剖面的剖面图中剖面标注和剖面线的显示。
产生标签	控制是否自动生成BIM标签。
实体属性集	控制“每个实例”实体属性是否可用于生成标签。单击浏览（）按钮，然后在“启用每个实例属性”设置对话框中选择属性集。

切换BIM节实体的裁剪显示属性

BIM部分的“剪辑显示”属性可临时剪辑3D模型。剪辑显示可用于所有图形内容的所有建模和编辑操作。

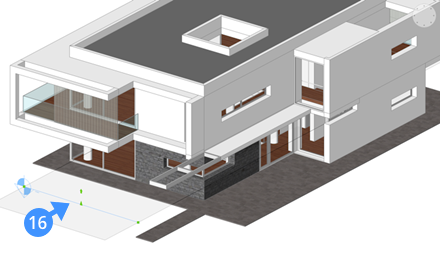

下图显示了带有平面图平面部分（16）的别墅3D模型。

要裁剪3D模型，请执行以下一项操作：

双击节实体。
从四边形中选择剪辑显示。
选择剖面，然后在“属性”面板中将“剪辑显示”属性设置为“是”。
在状态栏中选择RT（滚动提示）时，将光标置于截面实体上以设置“剪辑显示”属性。

注意： 剪辑显示可以同时打开多个截面图元。

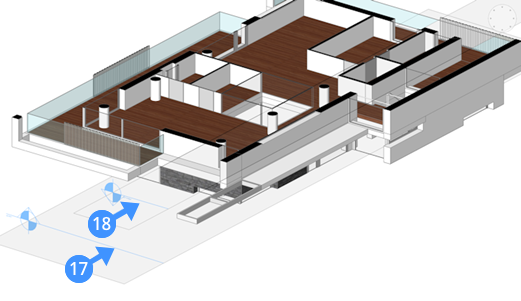

在下图中，两个BIM节实体（17,18）的“剪辑显示”处于打开状态。这些截面实体在相反的视图方向上：截面平面18是平面截面，截面平面17是反射的天花板截面。

选项：在属性面板中，将当前部分的“状态”属性设置为“音量”。

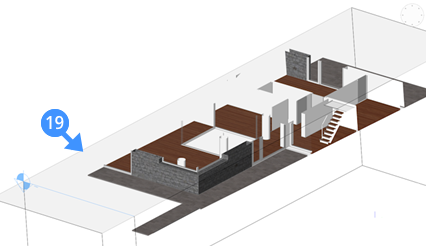

在“音量”状态（19）中显示的剪辑片段。

将节实体转换为BIM节

BIMIFY命令将节实体转换为BIM节

1. 启动BIMIFY命令。
  提示您：在整个模型或[高级] <模型>上运行Bimify：
2. 选择高级选项。
  显示Bimify对话框。
3. 选择选择实体，然后单击选择按钮。
  Bimify对话框关闭。
  系统提示您：选择实体[选择选项（？）]：
4. 选择部分实体，然后右键单击。
  Bimify对话框重新打开。
5. 单击确定按钮。
