详细信息面板

概述：在本课程中，您将学习如何使用“详细信息面板”。

命令： DetailsPanelOpen和DetailsPanelclose

课程目标

完成本课程后，您将能够：

• 打开详细信息面板
• 整理保存的详细信息
• 查看详情
• 将标签添加到详细信息
• 在库中搜索详细信息
• 传播细节
• 调整细节
• 将详细信息保存到“详细信息”面板
• 共享详细资料文件夹

打开详细信息面板

执行DETAILSPANELOPEN命令。

或者

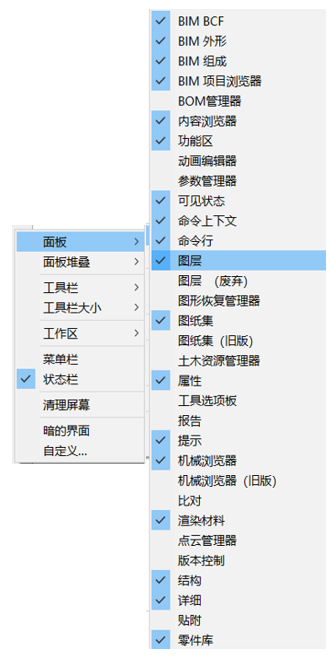

1. 将光标放在工具栏或功能区面板上，然后单击鼠标右键。
   显示上下文菜单。

2. 展开面板选项。

3. 从上下文菜单中选择“详细信息”。

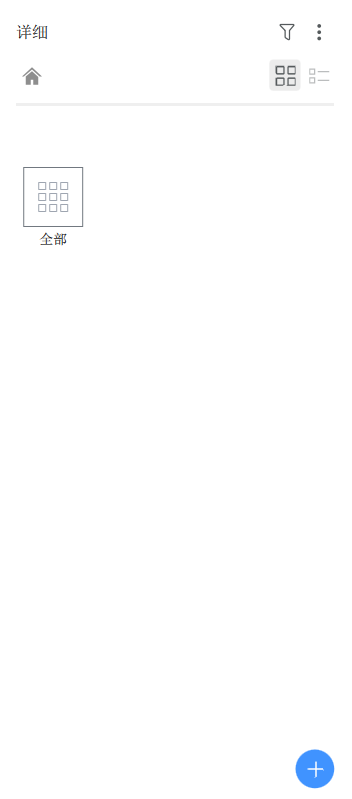

此时将显示“详细信息”面板，并且“详细信息”按钮（）已添加到THCAD应用程序窗口右侧的可折叠面板集中。

单击“详细信息”按钮（）以展开/折叠“详细信息”面板。

将详细信息保存到“详细信息”面板

创建新的详细信息之后，可以将其保存到“详细信息面板”中。这样，您也可以在其他文件中使用相同的详细信息。使用命令BIMCREATEDETAIL。

查看细节

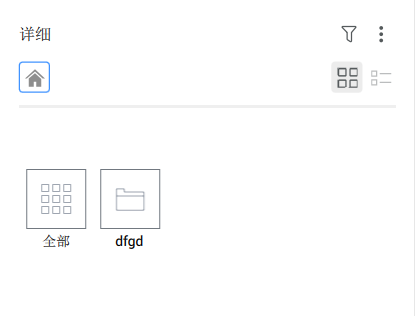

1. 单击要查看的详细信息的类别。显示分配给该类别的详细信息。






2. 单击您要查看的详细信息。

   详细信息对话框显示：



   • 编辑缩略图：
     • 单击铅笔图标（）。
       细节dwg打开。
       启动CREATETHUMBNAIL命令。
     • 使用视图命令（缩放，平移，旋转）调整视图。
     • 选择确定或按Enter保存缩略图。
   • 参数：打开.dwg详细文件并执行BIMPARAMETRIZEDETAIL命令。
   • 打开：打开详细信息的.dwg文件。
   • 标签：添加常规标签。
   • 参考实心标签：单击向下箭头以显示标签。您不能添加参考实体标签；您只能删除现有标签
   • 常规标签：单击向下箭头以显示标签。
   • 保存：保存更改并关闭详细信息对话框。
   • 传播传播细节。请参阅BIMPROPAGATE命令。
   • 取消：不保存将关闭详细信息对话框。
   • 更改detail.ags的缩略图

可以将标签添加到每个详细信息。这些用于在库中搜索特定的详细信息。有两种不同的标签类别：

• 参考实体标签：用于从详细信息中识别单个参考实体的标签。
• 常规标签：通常用于标识详细信息的标签。

在BimCreateDetail命令期间，将自动为明细生成标签。您可以删除不需要的标签并添加新标签。新标签只能是常规标签。

您可以在BimCreateDetail命令期间或在创建详细信息之后的任何时候添加标签。

要在BimCreateDetail期间添加标签，请参阅BimCreateDetail文章。要再次添加标签，请参见下文。

管理标签

1. 在“详细信息面板”中，单击要调整的详细信息。
   显示详细信息对话框。

2. 展开参考实体标签类别。
   您只能删除这些标签，而不能添加新标签。

3. 在“标签”字段中单击并键入新标签的名称，然后单击“添加”按钮以添加“常规”标签

   新标签将添加到橙色框的“常规标签”类别中。
   重复此过程以添加更多标签。

4. 单击保存按钮以保存更改并关闭详细信息对话框。

使用标签搜索详细信息

在“详细信息面板”中，您可以使用标签在库中搜索特定的详细信息。您可以一次将一个或多个标签添加到搜索查询中，以选择所有匹配的详细信息。

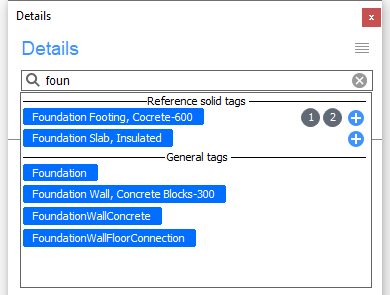

1. 单击“详细信息面板”中的搜索栏，然后输入搜索字符串。匹配的标签显示：参考实心标签和常规标签。



2. 请执行下列操作：

   • 常规标签：单击所需的标签。
   • 参考实体标签：
     • 要将标签添加到尚未在搜索查询中的参考实体中，请执行以下操作：单击所需标签旁边的加号。
     • 将标签添加到搜索查询中已经存在的参考实体中：单击标签旁边所需的参考实体的编号。

       将这些标签添加到搜索查询后，它们将显示在“详细信息”面板底部右侧标签类别下。
       显示过滤后的搜索结果。



编辑细节

1. 选择要编辑的详细信息。

2. 单击打开按钮。
   细节的.dwg文件在单独的工程图选项卡中打开。

3. 对细节进行必要的调整。

4. 保存细节.dwg文件。
   详细信息将在“详细信息面板”中更新。

5. 现有详细信息不会自动更新。要将现有的详细信息替换为新的详细信息，请按照上述步骤传播详细信息。

传播细节

您可以将详细信息传播到项目中的所有类似连接。

请执行以下任一操作：

将细节从库中拖放到工程图中。

或者

1. 在库中选择详细信息。
   “详细信息”对话框将显示。

2. 单击传播按钮。

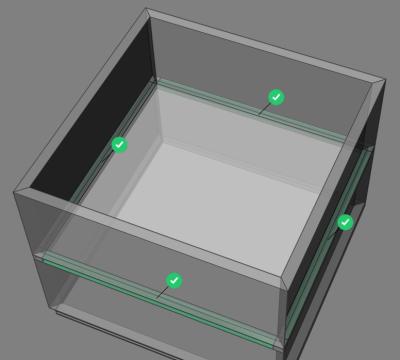

要应用所有建议，请按Enter。
要拒绝建议，请单击复选标记。红叉图标代替复选标记。再次单击图标以接受建议。

按Enter接受。

您还可以使用BimPropagateFromFile命令在项目中传播详细信息。此命令允许您传播不在库中的详细文件。

分享详细资料

您可以将详细信息另存为dwg文件，并共享详细信息文件夹/库。将零件图保存在正确的位置，然后将显示在零件面板中。

1. 如果要共享一个新的详细信息，可以先创建一个新的详细信息，如上所述。以下步骤适用于新细节和现有细节。

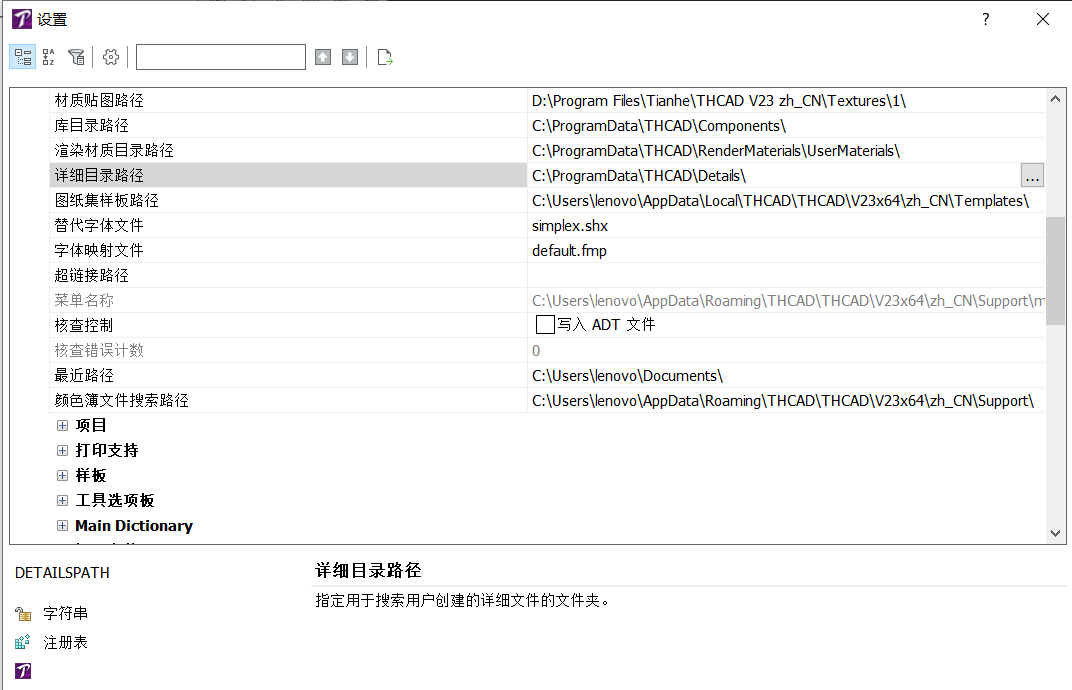

2. 您创建的所有详细信息将自动保存在该文件夹及其子文件夹中，该文件夹通过DETAILSPATH系统变量进行设置。默认情况下，这是C：\ ProgramData \ Tianhe \ Details。

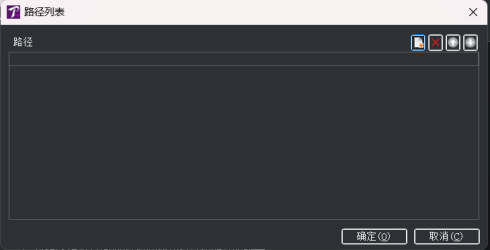

   然后单击“路径列表”中现有名称旁边的三个点以更改位置。




   您还可以创建其他路径。
   单击“新建”图标（），然后单击新行的三个点以添加“详细信息”库的路径。


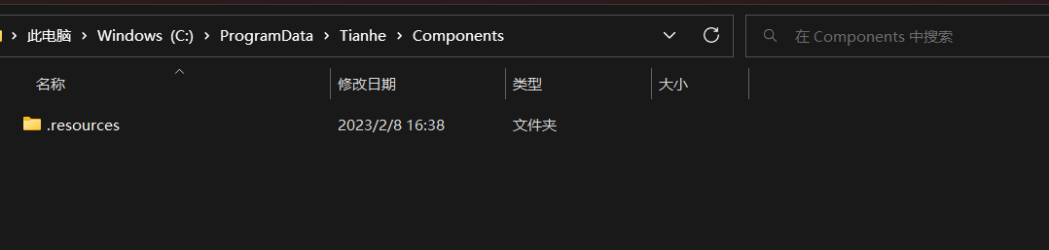

3. 如果要共享文件夹，请转至计算机上的文件资源管理器，然后按照路径访问details文件夹。如果尚未创建任何详细信息，则此文件夹仅包含文件夹“ .resources”。如果创建了一些详细信息，则可以在“详细信息面板”中找到相同的文件夹。



4. 复制您要共享的文件夹，然后将其转换为zip文件。该zip文件可以与其他人共享。

5. 如果收到一个zip文件，则应将其解压缩，然后将包含详细信息的文件夹复制到文件夹C：\ ProgramData \ Tianhe \ Details。

   注意：请确保将详细信息保存在您放置在详细信息文件夹中的文件夹中。如果仅将dwg文件放在详细信息文件夹中，它们将不会出现在“详细信息面板”中。

6. 要将新的详细信息加载到库面板中，请转到详细信息面板，打开菜单，然后单击生成缩略图。

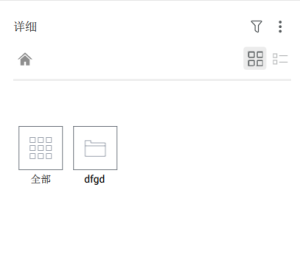

   新的详细信息文件夹将出现在“详细信息面板”中。
