传播角

命令：BimPropagateCorner，传播

关于

BimPropagateCorner是五个Propagate口味之一。它可用于传播连接到三个平面基础实体（即角）的细节。常见的示例是外墙-内墙板连接或外墙-内墙-屋顶连接。有关传播的一般原理的更深入的说明，请阅读关于传播的这篇文章。

有关此命令的更多信息，请访问“命令参考”文章BimPropagateCorner。

奠定基础

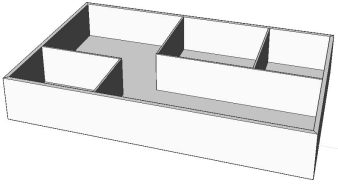

在此示例中，已经为4个外墙，5个内墙和楼板指定了组合。

首先，您必须分别连接3种平面类型的连接。有关如何执行此操作的详细说明，请阅读文章PropagatePlanar。

您现在应该具有以下连接：

无法使用PropagatePlanar正确传播外墙，内墙和楼板组合在一起的节点。而是使用PropagateCorner。 PropagateCorner可以传播连接到三个平面基础实体（即角）的细节。

传播角

1. 启动BimPropagateCorner，
   将提示您：
   选择至少三个形成3D角的平面参考实体。细节将被复制到相似的角落。[选择选项（？）]：

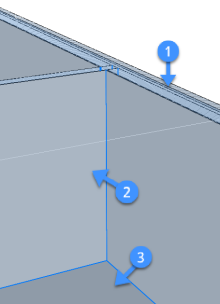

2. 选择外墙（1），内墙（2）和楼板（3）。

3. 按Enter接受。



   提示您：
   可选。选择要复制的细节对象（实体，块参考，面，边等），作为角细节的一部分。[选择选项（？）]：
   如果您的细节中有额外的实体（即绝缘块），则可以将其选择为额外的细节对象，并且在使用PropagateCorner时会将其复制到其他节点。

4. 准备好后，按Enter键。

   注意：如果没有其他详细信息，请按Enter继续。

5. 将要传播的卷装在一个紫色框中。

   提示您：
   蓝色：要复制的详细信息区域。紫色：参考接触面积。接受？[是/否/先充气/保存详细信息/将详细信息保存到库] <是>：

6. 按Enter接受详细信息。



   注意： PropagateCorner将显示3D体积而不是2D截面。

7. 现在，BimPropagateCorner会在整个图形中扫描相似的位置。完成此操作后，视图将缩小以显示所有可能的位置。每个建议都会突出显示，并显示一个小部件。绿色的选中标记表示按Enter时将应用此建议。


   提示您：选择下一步操作[全部应用/取消] <全部应用>：

8. 按Enter键完成命令。
   现在应该正确传播外墙，内墙和楼板组合在一起的节点。
