- 打开毫米模板BIM-mm.dwt。
- 画两个500x500x400的盒子，一个盒子在另一个盒子后面。
- 将第一个框放在图层Layer1上（图层颜色为绿色），将第二个框放在图层Layer2上（图层颜色为红色）。

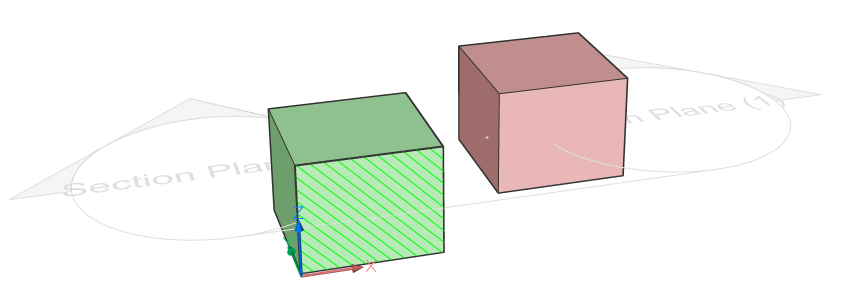

- 创建一个BIM区域，该区域与第一个绿色框的正面对齐，并在中间切入它，但不切穿第二个红色框。

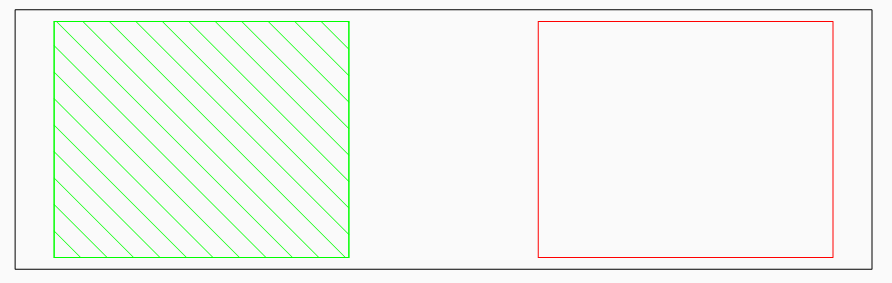

- 生成并打开该部分。

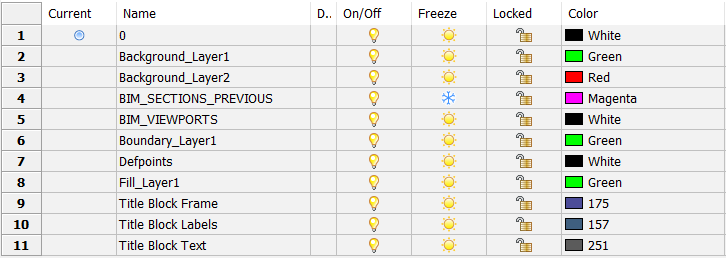

- 看一下“图层”面板：已经创建了三组图层：“背景”，“边界”和“填充”。
- 绿色固体的生成层为：
- Boundary_Layer1：穿过框的部分的边界。
- Fill_Layer1：该部分的阴影。
- Background_Layer1：显示未分段的子实体（例如，实体的顶点）。
- 所有图层都继承了Layer1图层的颜色。
- 由于未分割红色实体，因此仅创建Background_Layer2层。它继承了Layer2图层的颜色。

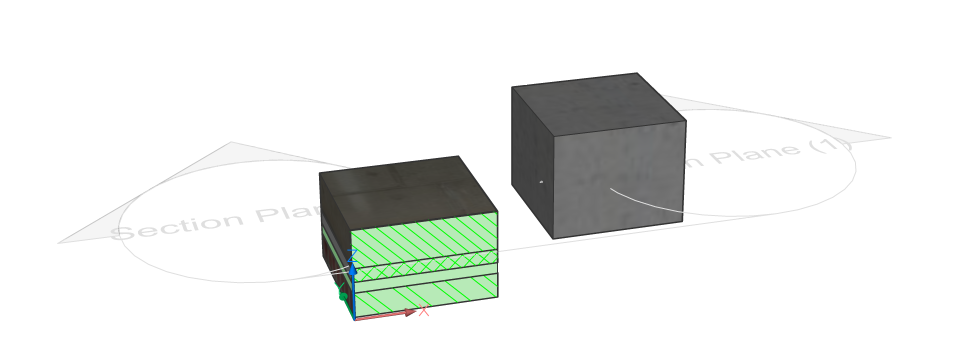

- 将“腔壁，砖块”组合从“组合面板”拖到绿色框上。
注意：打开“细节级别”以显示层材料。 - 在“合成”面板中双击“空腔墙，砖”合成。

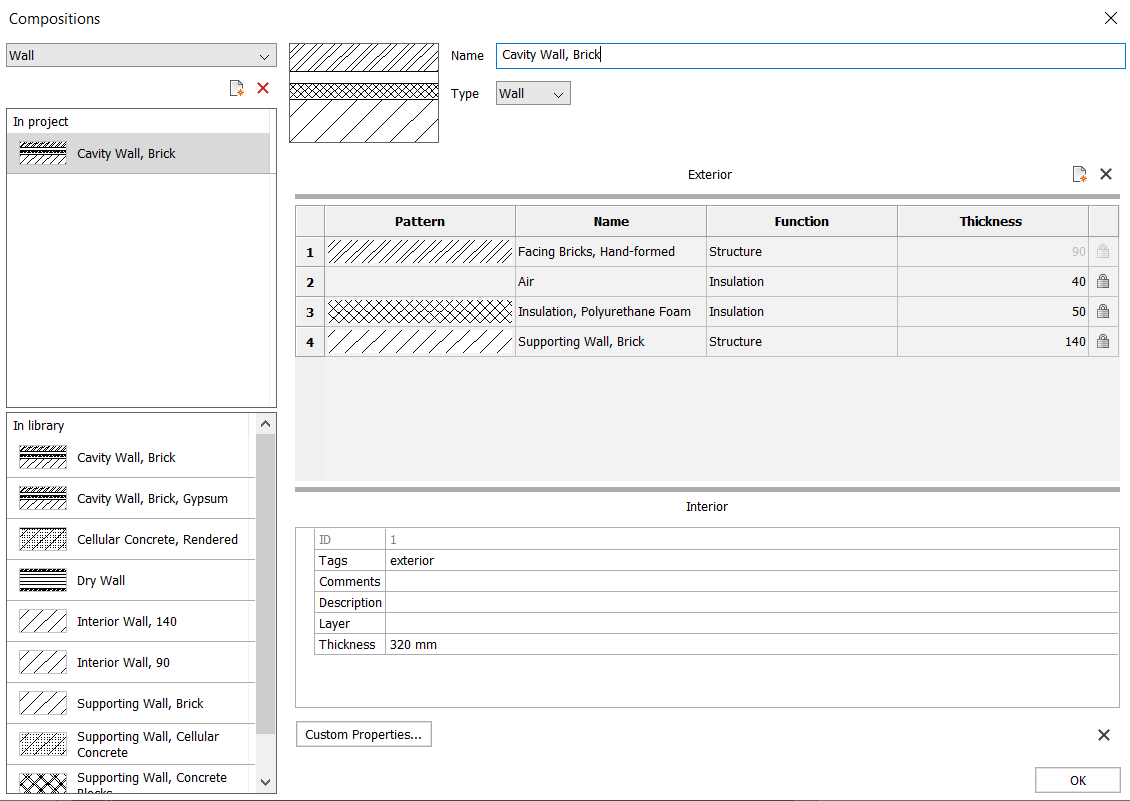

该组合物由4层组成，每层都有自己的材料。甲物理材料与填充图案相关联，用于地板平面图和剖面图。为海拔指定了另一种样式。 - 将混凝土钢筋组合物分配给红色框。

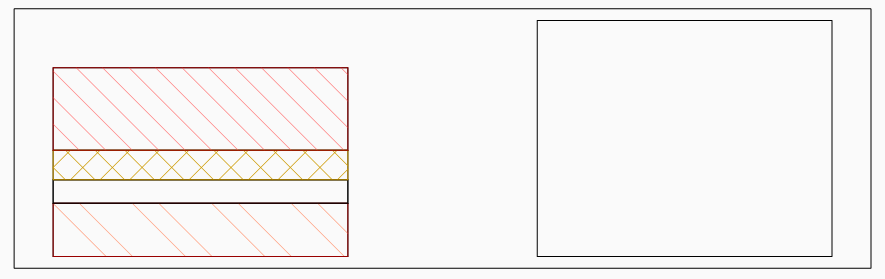

- 更新并打开该部分。

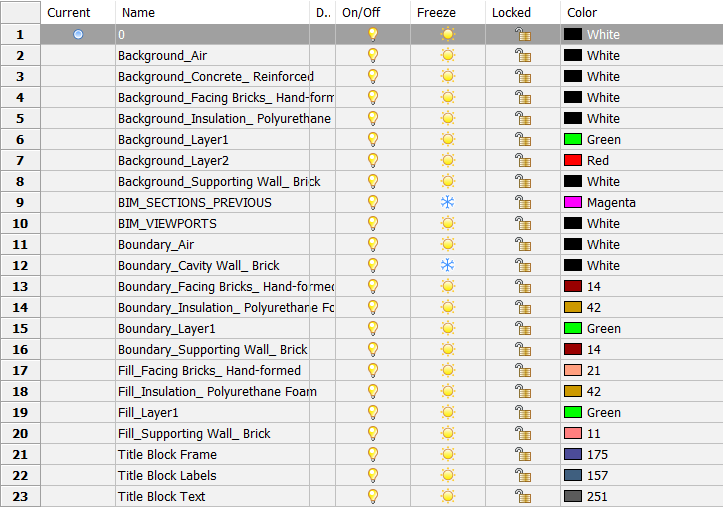

- 转到您的图层并执行“清除”命令以删除未使用的图层。
您将再次看到三个类别（Background，Boundary和Fill）。现在，图层名称的第二部分是实体中使用的物理材料的名称，而不是框的图层名称：- 背景_饰面砖_手工成型，背景_绝缘_聚氨酯泡沫和背景_支撑墙_砖
- 边界_饰面砖_手工成型，边界_绝缘_聚氨酯泡沫和边界_支撑墙_砖
- 填充_饰面砖_手工成型，填充_绝缘_聚氨酯泡沫和填充_支撑墙_砖
- 将剖面的“生成高程填充”属性设置为ON，以添加高程剖面线。
- 更新部分。
- 现在，对第二个框的轮廓进行了阴影处理，并添加了Elevation_Concrete_Reinforced层。
...
- 打开毫米模板BIM-mm.dwt并保存工程图。
- 将组件“家具书架”拖动到工程图中，您可以在“组件”面板的“家具元素”类别中找到该组件。

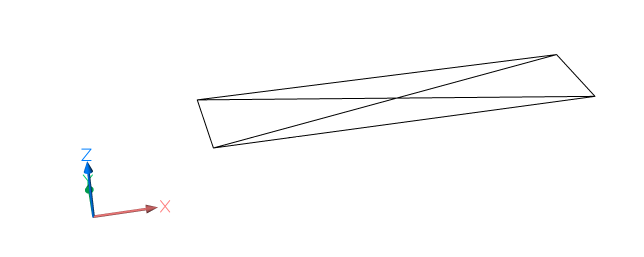

- 如果你现在证明和隔离的BRX_2D_Symbols层，你会看到在书架的插入点绘制的符号。

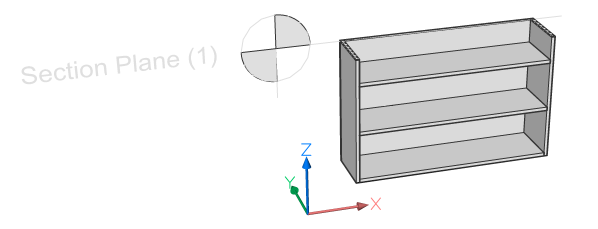

- 现在再次显示所有图层，并在书架上做一个部分。
- 生成并打开该部分。

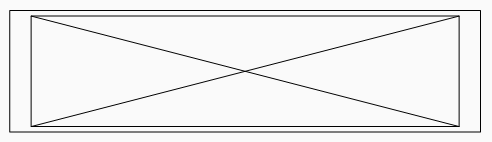

- 您将看到（如果Boundary_BRX_2D_Symbols图层处于启用状态），只有符号被绘制到平面上，而不是真实部分。发生这种情况是因为此组件在其附加的BRX_2D层上具有2D符号。
- 现在返回您的3D模型并打开书架的副本。
- 隐藏书架本身，并确保BRX_2D_Symbols层处于打开状态。
- 删除（十字架的）线之一。
- （可选）在BRX_2D_Symbols图层上绘制额外的2D线。
- 保存工程图。
- 返回原始3D模型并输入BMInsert，然后转到刚刚保存新书架的文件路径。单击确定，然后选择一个点以插入书架。
- 重新生成该部分并打开它。如有必要，通过拖动现有视口来加宽视口。

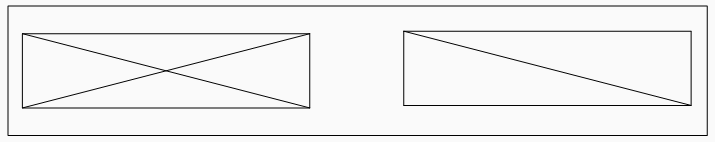

- 现在，您将看到第二个书架上显示了已修改的符号。

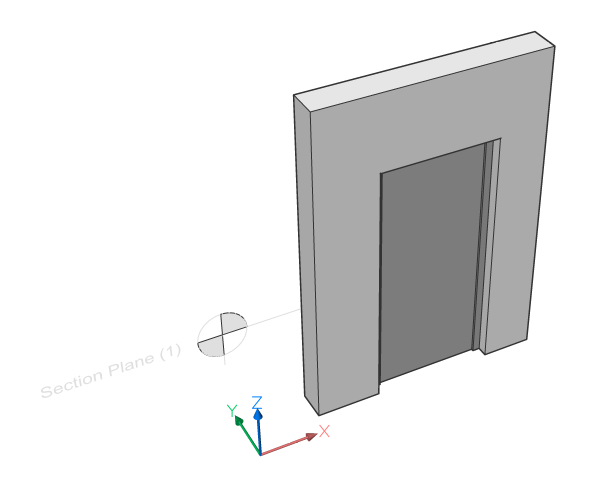

- 在3D模型中绘制墙，然后将门Door Ext Plain插入此墙。
- 重复步骤3到5，但现在使用BRX_2D + _Swing层而不是BRX_2D_Symbols层。

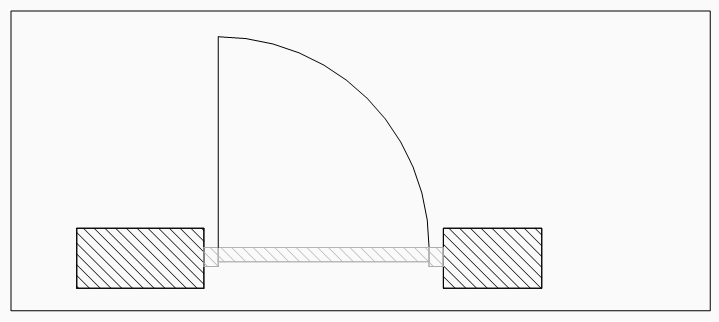

- 生成的平面图显示门摆动的符号以及门部分本身。组件的BRX_2D +层可确保您可以显示真实部分以及符号。
- 前缀为BRX_2D_的图层上的符号将用于替换实际截面产生的几何图形。
- 前缀为BRX_2D + _的图层上的符号将添加到剖面结果中。只有在平行于剖面的平面中的那些2D实体才是。
步骤：自定义填充图案和线条的颜色和线条粗细
- 首先，在“了解创建的图层”过程中，您看到对于没有合成的对象，从3D模型的图层属性中复制了Fill_ ，Background_和Boundary_图层的颜色和线宽。
- 然而，对于对象与的组合物中，默认颜色是由在通过打字发现模板设置Supportfolder和浏览到的Bim /分段/ _SectionSettings.dwg。
- 打开此工程图。

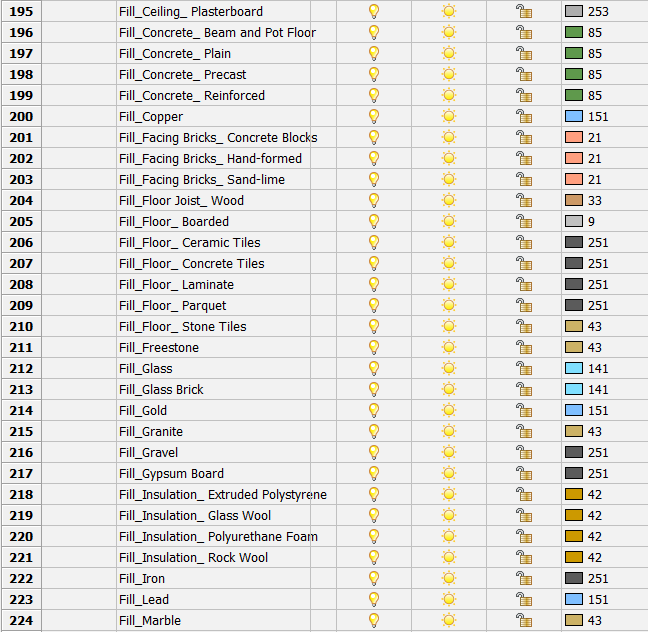

- 转到“层”面板，您将找到可以为材料库中存在的每种材料创建的所有可能层的列表。它们都有颜色和线宽。更改颜色或线条粗细并保存文件将在您将来生成的图形中更改此图层的默认颜色/线条粗细。您可以完全自定义工程图针对每种材质的每种线型（“填充”，“背景”，“边界”或“高程”）的外观。
过程：定制填充图案
- 打开在“了解创建的图层”过程中制作的图形。
- 打开“合成面板”。
- 双击成分“腔壁，砖”。
- 在“了解创建的图层”过程中，您可以在此处更改材料的填充图案。接下来的步骤将介绍您需要如何执行此操作。

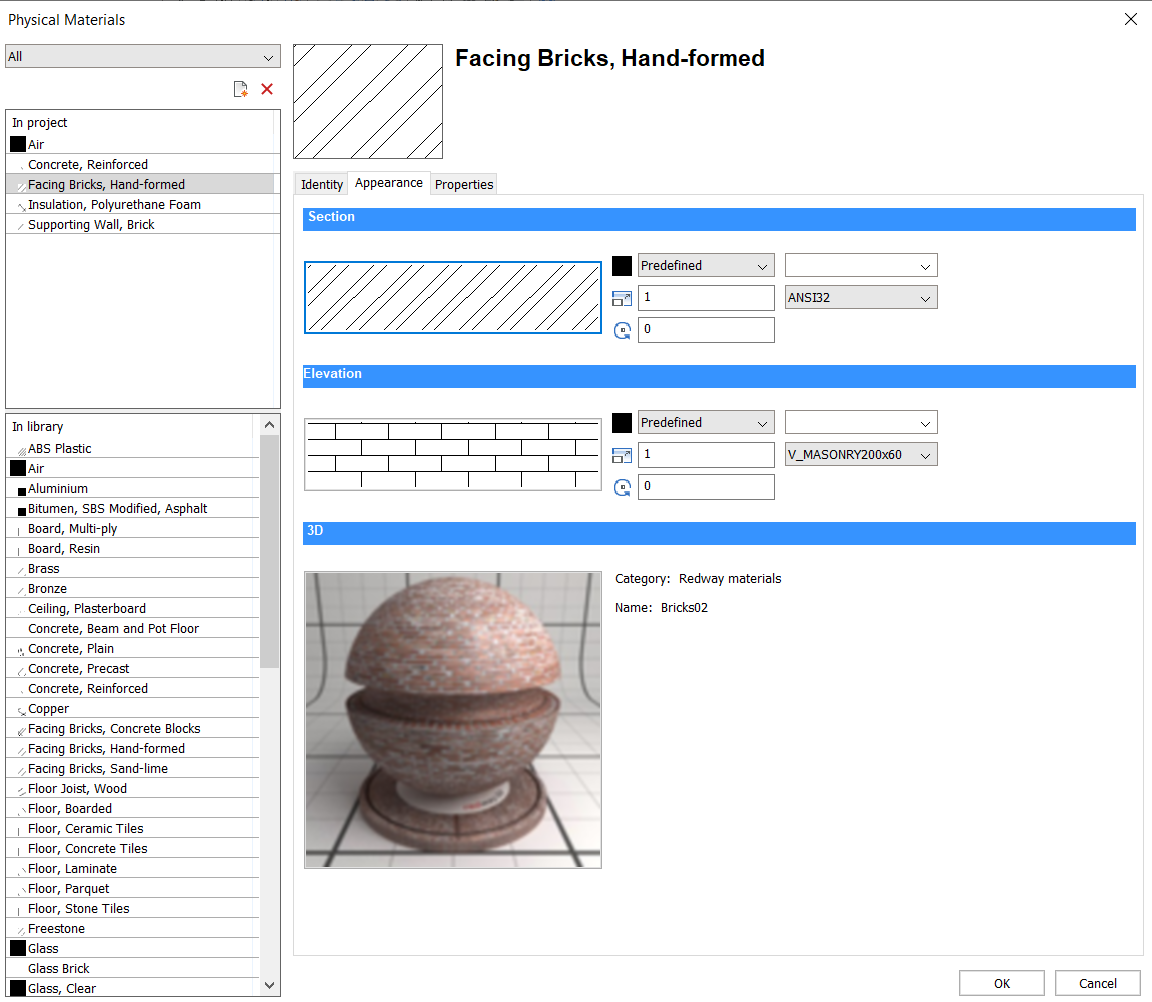

- 双击“手工成型的饰面砖”行。“物理材料”对话框将弹出在“手工成型的饰面砖”材料上。您可以通过输入命令BLMaterials进入此对话框，然后选择“饰面砖，手工成型”材料。
- 转到选项卡外观。

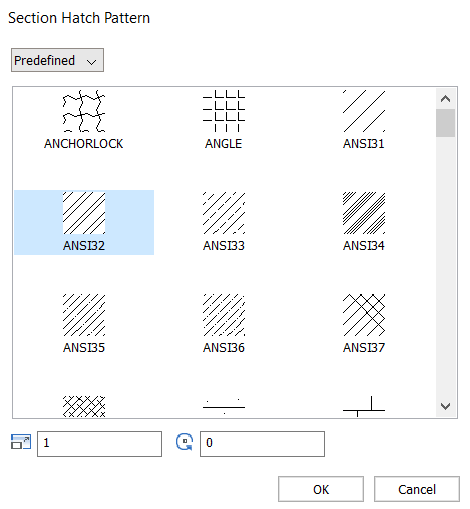

- 在标题部分下，双击填充图案。
- 现在，您可以为该特定材料选择新的标准截面剖面线表示。在使用这种材料的每种成分中，都将使用相同的阴影线表示。
- 如果要更改高程剖面线的外观，可以通过双击“高程”标题下的剖面线图案来进行更改。合成物最外面可见的材料将用于确定高程剖面线。
- 请注意，这些剖面线的表示将不会复制到新图形中，因为“材质”对话框不是模板，而是一种在特定图形中定义表示的方式。

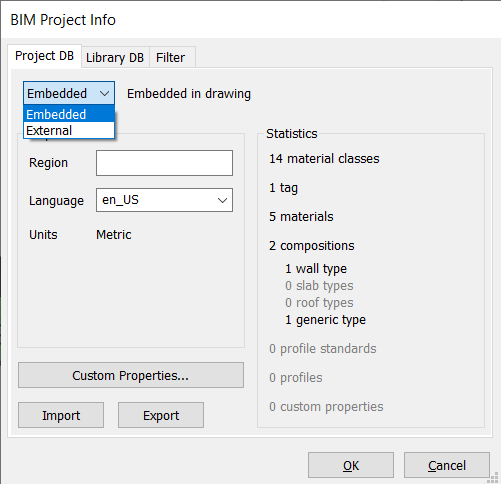

如果您想存储此信息，建议启动一个合成库。最好的方法是制作一张图纸，在其中将要存储的构图附加到小立方体上。通过执行上述过程，确保每种成分都具有所需的填充图案。 - 完成此操作后，在命令行中输入BIMProjectInfo。您将进入“ BIM项目信息”对话框。
- 在项目DB选项卡，切换从数据库中的值嵌入到外部。系统将要求您将数据库保存在计算机上并为其命名，例如'CompositionsTemplate.bsyslib'。
- 如果现在要在新图形中使用该数据库，请将数据库的值从Embedded切换为External。您可以在BIMProjectInfo按钮下找到它。这次选择您创建的.bsyslib文件。
...
- 各种标注块和节跟踪器的源文件位于Roamable Root文件夹的.. \ Support \ Bim \ Sections子文件夹中。默认情况下为：C：\ Users \ <用户名> \ AppData \ Roaming \ Bricsys \ BricsCAD \ Vxx \ en_US \ Support \ Bim \ Sections。您可以通过在Supportfolder中键入并浏览到Bim / Sections来轻松访问此文件。
- 您可以编辑这些文件以自定义标注和节跟踪器块的布局。
- 生成工程图时，将从标注块源文件中创建所需的标注块。更新BIM区域后，将使用目标图形中的现有标注块（键入BEDIT选择要编辑的块）。
...
