您可以选择组件的默认插入类型：“本地”或“外部”。要更改类型，请在“机械浏览器”中选择根节点，然后从“插入”中选择“本地”或“外部”作为属性：
根据BMAUTOUPDATE的值，在打开装配体文档时自动更新外部组件的插入，或者使用BmUpdate命令手动更新。您可以在“设置”对话框中更改此值：
...
- 在“装配”功能区选项卡上，单击“将零部件切换到外部（
）”或“将零部件切换到本地” 。这些工具也可从“装配”工具栏和“装配”菜单中获得。 - 在机械浏览器中的组件插入上单击鼠标右键，然后在上下文菜单中选择“切换到外部”或“切换到本地”。
- 将鼠标光标悬停在工程图窗口中的零部件插入上，然后在Quad中的“装配建模”命令组中选择“切换到外部（
）”或“切换到本地” 。 - 在命令栏中键入BmExternalize或BmLocalize。
...
您始终可以通过Mechanical浏览器中的图标来区分是插入本地组件（
）还是插入外部组件（
）：
参数组件

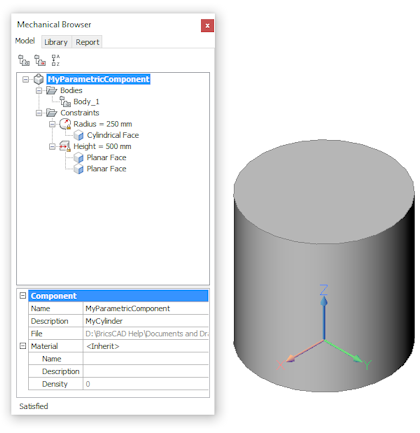

您可以在装配体级别对插入的零部件进行参数更改。如果组件包含至少一个2D或3D尺寸约束或带有表达式的关联数组，则该组件被视为参数组件。
笔记 |
|
您可以控制某个特定的零件参数是否可用于在包含这些零件的插入的图形中（在装配级别）进行编辑。为此，请在“机械浏览器”中选择一个参数， 然后在该参数的属性网格中更改“已暴露”字段的值：
选项包括：
- 关：在装配中隐藏参数。
- 开：使参数在装配体级别可见。
- 自动：隐藏具有由表达式控制的值的所有参数，并公开所有其他参数。
您可以将单位与参数关联。如果直接或通过表达式将值分配给装配级别的零部件参数，它将自动从装配图的工程图单位转换为参数的单位。分配给无单位参数的值不会转换。
默认情况下，除尺寸约束参数和用作尺寸约束表达式的参数外，所有参数都是无单位的。THCAD自动将图纸单位分配给此类参数。
...

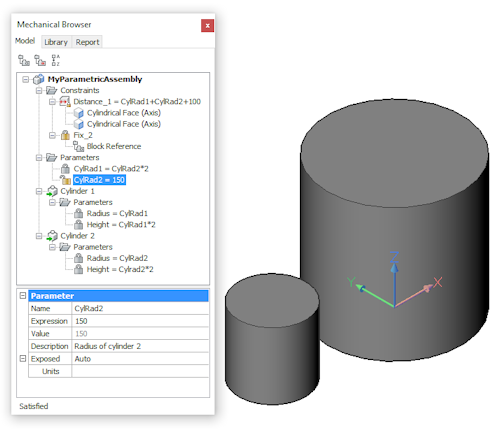

组件插入会根据参数的新值立即更新。请注意，这不会修改参数组件的定义，该参数组件是一个单独的图形文件。结果，同一参数组件的多个插入可以在同一模型中存在，并且每个参数的值都不同：
在机械浏览器中编辑参数
- 展开组件的“参数”节点。
- 选择参数。
- 在“参数”部分的“表达式”字段中键入一个新值。
在属性栏中编辑参数
- 在工程图中选择零部件。
- 展开参数设置组。
- 为可用参数之一键入一个新值。
笔记 |
|
更换组件
要将组件插入物替换为另一个组件，请使用BmReplace命令。只能更换顶级刀片。
请执行以下任一操作：
- 在“装配体”功能区选项卡上，单击“替换零部件”工具（
）。该工具在“装配”工具栏和“装配”菜单中可用。 - 在“机械浏览器”中的组件插入物上单击鼠标右键，然后在上下文菜单中选择“替换...”或“替换所有插入物... ”。
- 将鼠标悬停在工程图窗口中的组件插入上，然后在Quad中选择“替换”工具（
）。 - 在命令栏中键入BmReplace。显示“文件打开”对话框。
- 在“装配体”功能区选项卡上，单击“替换零部件”工具（
为替换组件选择一个.dwg文件，然后按“打开”按钮。
提示您： 为所有类似的插入替换文件[是/否] <是>：- 请执行以下任一操作：
- 是：替换所有相同名称的插入物。
- 否：仅更换所选的插入物。
...
请执行以下任一操作：
- 单击功能区选项卡中的“初始化机械结构”工具（
）。该工具在“装配”工具栏和“装配”菜单中也可用。 - 在命令栏中键入BmMech。
- 单击功能区选项卡中的“初始化机械结构”工具（
提示您： 新机械部件的名称<测试>：
键入机械部件的名称，或按Enter键以接受当前名称或默认的Component_1名称。提示您： 将块和外部引用转换为机械组件？[否/是] <是>：按下Enter键以将块和外部参考转换为机械组件。
...
请执行以下任一操作：
- 单击功能区的“装配”选项卡上的“删除结构”工具（
）。该工具在“装配”工具栏和“装配”菜单中也可用。 - 在命令栏中键入BmUnmech。
- 单击功能区的“装配”选项卡上的“删除结构”工具（
提示您：
警告：此命令从当前文档中删除所有机械结构。继续？否/ <是>：
按下Enter键即可：- 将外部组件转换为外部参考（Xref）。
- 将本地组件转换为块。
...
- 在“机械浏览器”中选择根组件。
- 选择材料属性，然后按浏览按钮（
）。
- 在“物理材料”对话框中，从“在项目中”或“在库中”列表中选择一种材料。
从“入库”中选择的材料会自动复制到“在建项目”数据库中。 - 单击确定按钮，将选定的材料分配给组件。
...
