- 请执行以下任一操作：
- 单击“工具”工具栏上的“创建块”工具按钮（
）。 - 在“工具”菜单中选择“创建块”。
- 在命令栏中键入block，然后按Enter。
块定义对话框显示：
- 单击“工具”工具栏上的“创建块”工具按钮（
- 在名称字段中输入新块的名称。
- 执行以下操作之一以指定基点：
- 选中指定屏幕上的选项。
单击确定按钮后，将提示您指定基点。 - 单击“拾取点”按钮（
）。
“块定义”对话框暂时关闭，以便您在图形中选择一个点。 - 在X，Y和Z字段中输入基点的坐标。
- 选中指定屏幕上的选项。
- 执行以下操作之一以选择要包含在块定义中的实体：
- 选中指定屏幕上的选项。
单击确定按钮后，将提示您选择实体。 - 单击选择实体按钮（
）。
“块定义”对话框暂时关闭，以选择图形中的实体。
- 选中指定屏幕上的选项。
...
- 在“图形资源管理器”对话框中，执行下列操作之一：
- 单击“详细信息”工具栏上的“新建”按钮（
）。 - 在“编辑”菜单中选择“新建”。
图形资源管理器对话框关闭。
提示您：新块的插入点：
- 单击“详细信息”工具栏上的“新建”按钮（
...
- 请执行以下任一操作：
- 单击“工具”工具栏上的“保存块...”工具按钮（
）。 - 在“工具”菜单中选择“保存块... ”。
- 在命令栏中键入wblock，然后按Enter。

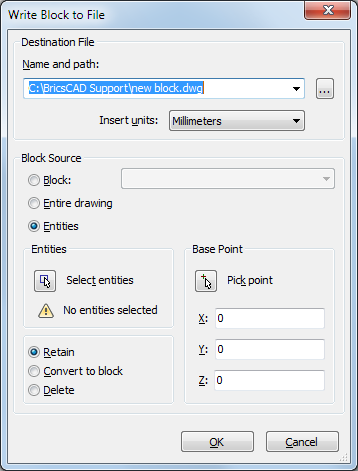

将打开“将块写入文件”对话框。
- 单击“工具”工具栏上的“保存块...”工具按钮（
- 单击“名称和路径”字段
旁边的浏览按钮（）。将打开“保存块”对话框。
...
- 要选择新块的源实体，请执行以下操作之一：
- 单击“阻止”单选按钮，然后从下拉列表中选择一个阻止。
- 单击模型空间单选按钮，以选择当前图形的模型空间中的所有实体。
- 单击实体单选按钮，然后单击选择实体按钮（
）。
“将文件写入文件”对话框暂时关闭，以便您选择图形中的实体。
右键单击以停止选择实体。
单击“拾取点”按钮（
）定义新图形的基点，
或
在X，Y和Z字段中键入基点的坐标。
在创建块之后，设置所选实体的行为：- 保留：选定的实体保留在工程图中。
- 转换为块：所选实体将被新创建的块替换。
- 删除：选定的实体被删除。
...
