创建一个新的打印样式表

1. 打开打印样式管理器。

2. 双击创建打印样式表快捷方式。
   Image Removed
   将打开“添加打印样式表编辑器”对话框。
   Image Removed

3. 选择“从头开始新建”。
   Image Removed请执行以下任一操作：

4. • 从表格类型选择按钮中选择CTB或STB。

     CTB（颜色相关的图样式表）-基于实体颜色的图。绘图参数（例如笔粗细和线型）与实体的颜色匹配。该系统比命名的打印样式更旧且灵活性较差，但是在所有新工程图中都是默认的。创建一个CTB文件。

     STB（命名地块样式表）-以地块样式为基础的地块。可以为每个实体和每个层提供绘图参数。该系统是新的并且更灵活，但是可能与其他读取DWG文件的软件不兼容。创建一个STB文件。

   • 从现有表中选择“创建”，然后在下拉列表框中选择一个文件，或单击“浏览”按钮以选择现有的CTB或STB文件。

   Image Removed

   • 请执行以下任一操作：




5. 在表格名称字段中输入名称，然后单击确定按钮。

将显示“打印样式表编辑器”对话框。

...

1. 打开“打印”对话框。

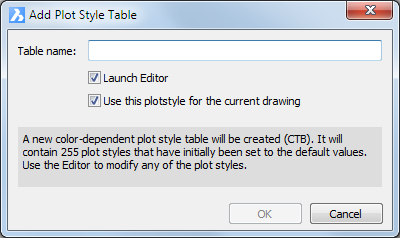

2. 单击“打印”对话框上的“创建新的绘图样式”按钮（）。显示“添加打印样式表”对话框。
   Image Removed

3. 在表格名称字段中输入名称，然后单击确定按钮。
   如果选择了“启动编辑器”选项，则会显示“图样式表编辑器”对话框。
   如果选择了“为当前图形使用此打印样式”选项，则在当前布局中使用新的打印样式表。

...
