注意：对话框不包含预览图像。但是，在附加PDF文件时，您可以从页面列表中选择要附加的页面。
在工程图资源管理器中管理参考文件
将外部文件附加到当前图形后，PCCAD将创建指向该文件的参考链接。您可以像在AutoCAD中一样查看和管理这些链接。但是，您可以使用“工程图资源管理器”来代替使用“外部参照”选项板。将外部文件附加到当前图形后，THCAD将创建指向该文件的参考链接。您可以像在AutoCAD中一样查看和管理这些链接。但是，您可以使用“工程图资源管理器”来代替使用“外部参照”选项板。
从Quad的“常规”菜单中访问“图形资源管理器”。也可以通过其他方法（包括EXPLORER命令）进行访问。
...

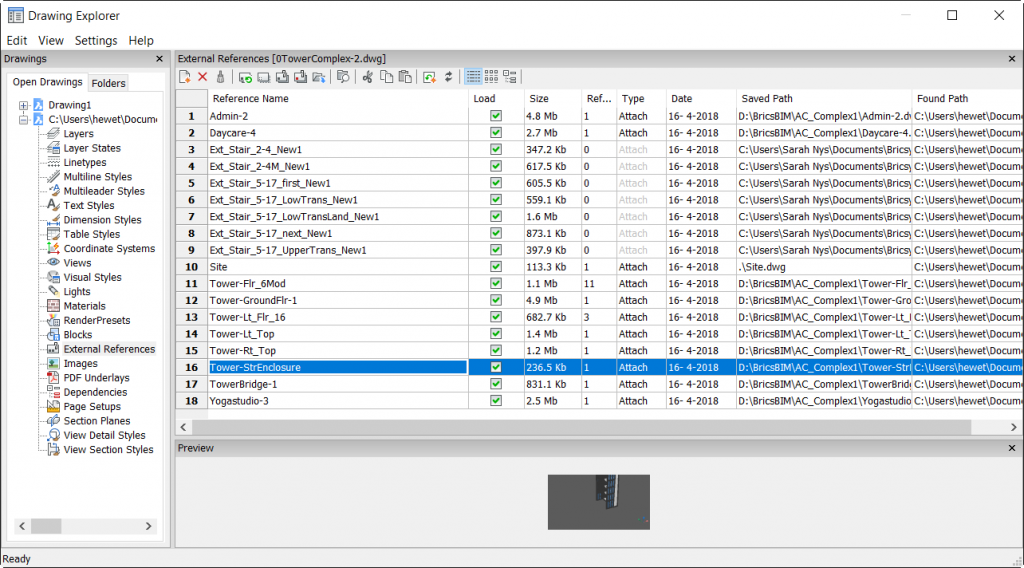

外部参考面板包括详细信息，例如参考的DWG文件名和大小。此外，它显示每个DWG参考的插入次数。嵌套的引用由灰色的附件类型明确指出。
为了帮助您可视化各个引用及其之间的关系，可以更改为图标或树形视图。
...

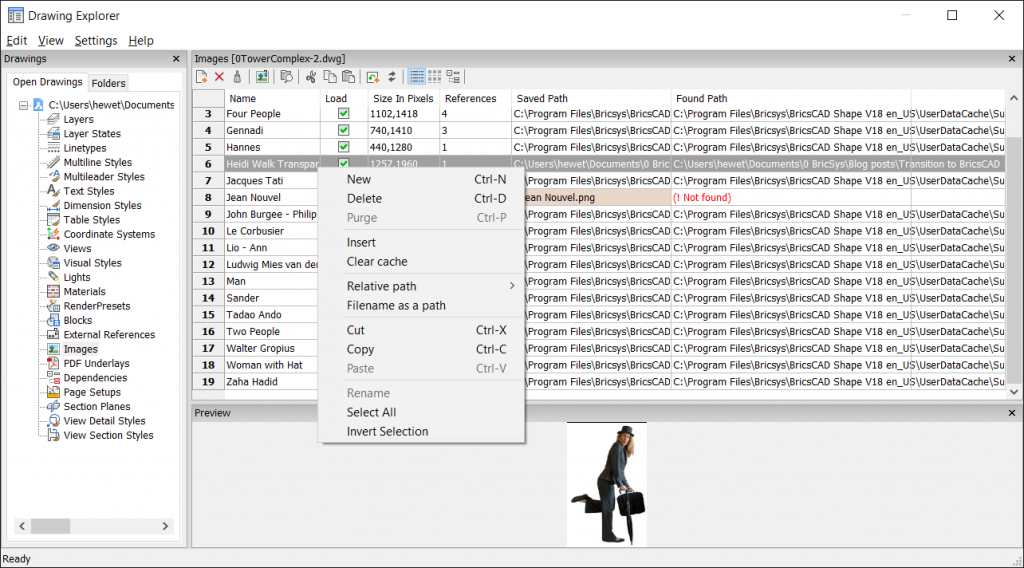

“图像”面板显示有关链接到图形的图像的详细信息。菜单和工具栏提供的工具类似于外部参照，但与图像特别相关。

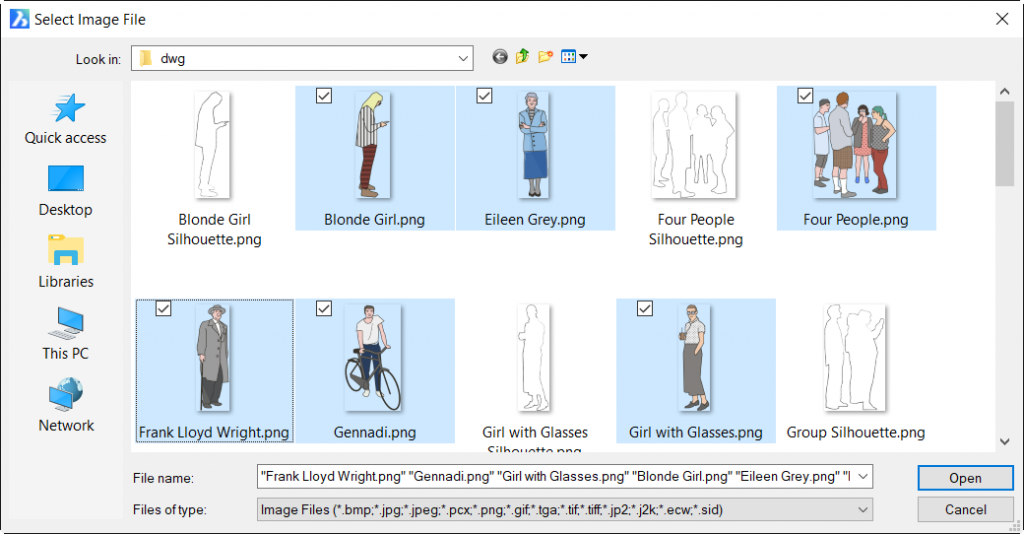

在PCCAD中添加图像时，您可以同时选择并附加多个图像，这与AutoCAD中不同。
在THAD中添加图像时，您可以同时选择并附加多个图像，这与AutoCAD中不同。
PDF文件

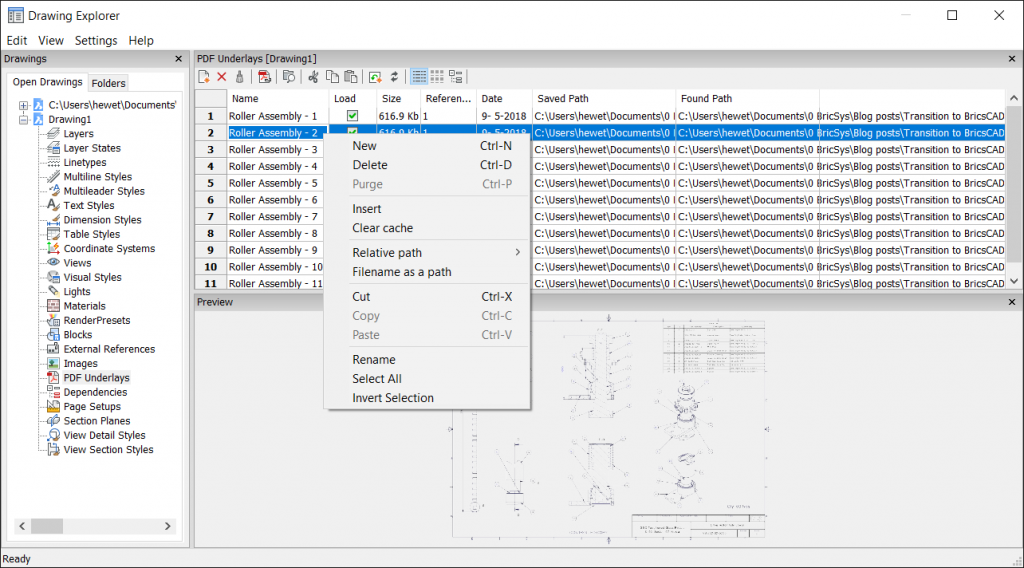

“ PDF参考底图”面板显示有关链接到工程图的PDF文件的详细信息。菜单和工具栏提供与图像相同的工具。
注意：PDFIMPORT命令从PDF文件导入几何并将其内容转换为简单的CAD实体。还将已附加到工程图的PDF参考底图转换为CAD实体。
...
