1. 在机械工作空间中创建一个新文件。

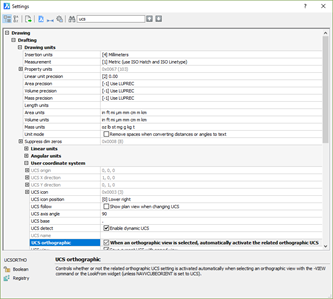

2. 确保“设置”对话框中的UCS 正交选项已打开（UCSORTHO 系统变量为 1）。Image Removed

Image Added

3. 将Settings对话框中的Facet resolution选项（FACETRES 系统变量）设置为3。

4. 确保四光标菜单处于活动状态。

5. 选择功能区的实体面板。
Image Modified

步骤 2. 设计无槽的外圈和内圈

1. 单击实体|上的圆柱( ) 工具按钮 在功能区中创建面板。设置0,0,-15为中心点，115为半径，30为高度。

2. 选择圆柱体的上边缘。
3. 从Quad的Draw部分选择Offset ( ) 。
4. 输入距离10并按Enter 键。
5. 将鼠标悬停在圆圈上。
6. 从Quad的模型部分选择实体拉伸() 。向负方向移动鼠标。挤出直到出现通孔。

7. 选择上部内部边缘。
8. 从Quad的Draw部分选择Offset ( ) 。
9. 输入距离10并按Enter 键。
10. 选择圆圈。
11. 从Quad的模型部分选择实体拉伸( ) 。
12. 向负方向移动鼠标。输入距离30并按Enter 键。

13. 选择内部实体的上边缘。
14. 从Quad的Draw部分选择Offset ( ) 。
15. 输入距离10，单击Enter。
16. 选择您刚刚创建的圈子。
17. 从Quad的模型部分选择实体拉伸() 。
18. 向负方向移动鼠标。挤出直到出现通孔（你现在应该有两个环）。

19. 选择外圈。
20. 在属性面板中单击颜色字段并将值更改为青色。


21. 重复步骤 19 和 20，将内环的颜色更改为绿色。


...
